Für die Fluchtbasis (8) kann ein eigenes Bemaßungsprofil eingestellt werden. Die Fluchtbasis bezeichnet den gesamten Abschnitt der Bemaßung und nicht die Teilbereiche (9) (Abszisse auf der Basis).

Der Grund der Einführung eines eigenen Profils für die Fluchtbasis ist folgender:

Wird die Fluchtbasis als strichlierte Linie angezeigt, ist es für die Darstellung besser, wenn nur eine eine Linie konstruiert (8) wird. Früher wurde für jeden Abschnitt (9) der Bemaßung eine Basislinie von 0,00 aus gezeichnet. Bei Überlagerung der strichlierten Linien ist es zu Darstellungsfehlern gekommen.

Wenn der Startpunkt 0.00 nicht angezeigt werden soll, gehen sie folgendermaßen vor.

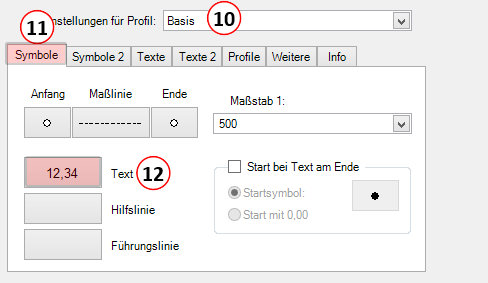

Wählen Sie bei Einstellungen für Profil (10), das Profil welches Sie unter den Orthogonalmaße-Einstellungen der Fluchtbasis (1) zugeordnet haben. (im Regelfall, Basis. In der Registerkarte Symbole (11) können Sie die Texteinstellung unter Text (12) ausblenden, indem Sie die Textfarbe auf keine Farbe setzen.
