Bestehende Kettenmaße können erweitert werden. Hierzu muss eine bestehende Fluchtbasis für Kettenmaße ausgewählt werden. Dem Anwender stehen nach Aktivierung des Befehls Kettenmaße zwei Optionen zur Verfügung um eine bestehende Flucht auszuwählen:

•Strg+Klick auf eine bestehende Abszisse eines Kettenmaßes

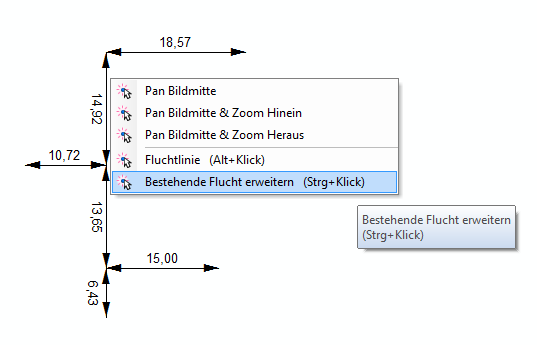

•Kontextmenü: Bestehende Flucht erweitern auf bestehende Abszisse eines Kettenmaßes

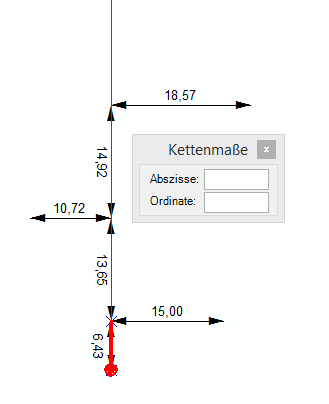

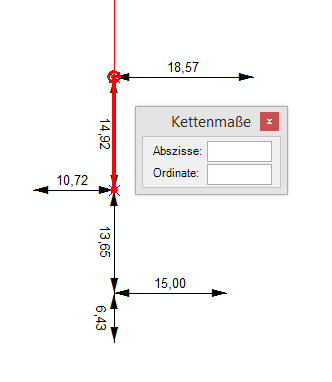

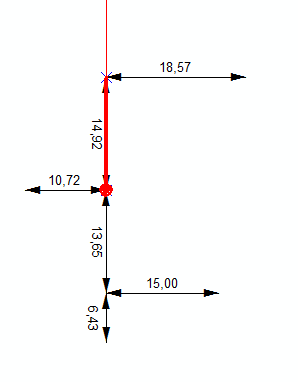

Die Fluchtlinie wird als rote Linie in Verlängerung der gewählten Abszisse dargestellt. Basis-, Anfangs- und Endpunkt sowie die Fluchtrichtung ergeben sich direkt aus dem gefundenen Abszissen-Feature. Je nachdem, an welchem Ende die Abszisse angeklickt wurde, wird die Flucht vorgelegt oder nicht:







Ein Fluchtwechsel ist beim Erweitern bestehender Kettenmaße nicht möglich. Die neuen Abszissen- und Ordinaten-Features erhalten die selbe BemaßungsGuid wie die gefundene Abszisse.
