Redlining Bemaßen

Redlining Bemaßungen werden über die Befehle aus der Werkzeugleiste GeoOffice bemaßen Redlining erzeugt.

Werkzeugleiste GeoOffice bemaßen Redlining

Werkzeugleiste GeoOffice bemaßen Redlining

Redlining Maße sind im Gegensatz zur Standardbemaßung gruppierte Grafikelemente. Das bedeutet, dass diese Maße mit nachstehenden Werkzeugen aus der Werkzeugleiste GeoOffice bemaßen nicht bearbeitet werden können.

Befehle für Maßlinie ändern

Befehle für Bemaßungstext ändern

Bemaßungen selektieren

Bemaßungen löschen



Versatz anwenden und Versatz-Intervall können im Menü Redlining der Werkzeugleiste GeoOffice bemaßen Redlining gesetzt werden.

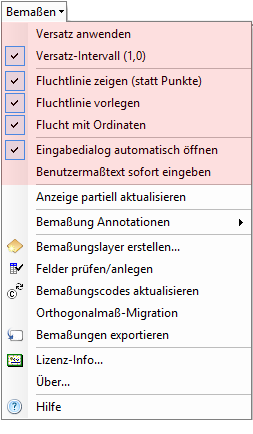

Für einige Redlining Bemaßungen wie z.B. Ketten und Orthogonalmaße können jedoch Einstellungen im Menü Bemaßen der Werkzeugleiste GeoOffice bemaßen gesetzt werden.

Menü Bemaßen

Menü Bemaßen



Ein aktuelles Profil für die Redlining Bemaßung kann über die Werkzeugleiste eingestellt werden.

Werkzeugleiste GeoOffice bemaßen – Profil einstellen

Werkzeugleiste GeoOffice bemaßen – Profil einstellen

Bevor Sie Redlining Bemaßungen konstruieren, muss es im Projekt einen Bemaßungslayer mit Bemaßungsprofilen, analog wie bei den anderen Bemaßungen, geben. Dieser Layer muss der aktuelle Layer im Projekt sein, bevor sie mit dem bemaßen beginnen.

Gibt es keinen Bemaßungslayer im Projekt sind alle Befehle aus der Werkzeugleiste GeoOffice bemaßen Redlining deaktiviert. Wie ein Bemaßungslayer erzeugt wird geht aus dem Kapitel Bemaßungslayer erstellen hervor.



icon_cross-reference

Das Erzeugen von Redlining Bemaßungen ist im Ablauf analog wie das Erstellen der Render Bemaßungen. Folgende Bemaßungen können erzeugt werden.

Einzelne Maße

Fortlaufende Maße

Polarmaße

Ausgerichtete Maße

Dreiecksmaße

Flucht mit Kettenmaße. Siehe Kapitel Kettenmaße.

Orthogonalmaße

Standlinienmaße

Winkel- und Bogenmaße
