Registerkarte "Profile"
In der Registerkarte Profile werden alle Bemaßungsprofile verwaltet, sowie Einstellungen zu den Orthogonalmaßen… durchgeführt.
In einem Bemaßungsprofil wird eine Gruppe von Bemaßungseinstellungen zusammengefasst.
Alle vorhandenen Profile eines Bemaßungslayers werden aufgelistet. Zusätzlich zum Profilnamen werden die zugehöriger Profilnummer, die Sichtbarkeit und die Anzahl der auf das jeweilige Profil verweisenden Bemaßungs-Features angegeben.
|
Die Angabe zu den Bemaßungs-Features des Standardprofils Pfeile umfasst nicht nur die Anzahl der Bemaßungs-Features mit der Profilnummer 0, sondern auch Bemaßungs-Features, welche nicht eindeutig einem der aufgelisteten Profile zugeordnet werden können und daher mit den Einstellungen des Standardprofils dargestellt werden. |

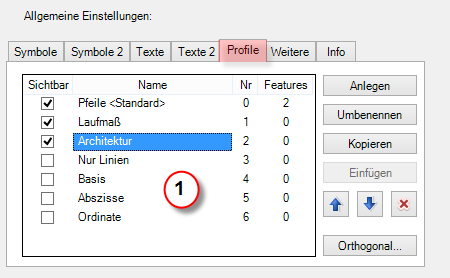

Reiter: Profile
•Anlegen
Anlegen eines neuen Profils. Das Maximum sind 100 Profile.
•Umbenennen
Das aktuell gewählte Profil aus dem Fenster (1) kann umbenannt werden.
•Kopieren
Die Eigenschaften des aktuellen Profils aus dem Fenster (1) werden in einen Zwischenspeicher kopiert.
•Einfügen
Zuvor mit Kopieren in den Zwischenspeicher kopierte Eigenschaften, werden in das aktuelle Profil aus dem Fenster (1) kopiert.
|
Beim Einfügen der Eigenschaften auf das aktuelle Profil, gibt es keine weitere Warnung. Achten Sie darauf, dass das richtige Profil gewählt ist, um evtl. möglichen Informationsverlust zu vermeiden. |
|
Beschreibung |
|---|---|
|
Das aktuell gewählte Profil aus dem Fenster wird eine Zeile nach oben verschoben. |
|
Das aktuell gewählte Profil aus dem Fenster wird eine Zeile nach unten verschoben. |
|
Das aktuell gewählte Profil aus dem Fenster wird entfernt (gelöscht). |
|
Profile können nur dann gelöscht werden, wenn kein Bemaßungs-Feature darauf Bezug nimmt (Features=0). Das Standardprofil Pfeile kann nicht gelöscht werden, da zur Maßerstellung zumindest ein gültiges Profil vorhanden sein muss. |
•Orthogonal...
Öffnet den Einstellungsdialog der Orthogonalmaße, mit dem unterschiedliche Profil-Konfigurationen erzeugt werden können. Jede Profil-Konfigurationen speichert die Bemaßungsprofile für:
oFluchtbasis
oAbszisse auf der Basis
oAbszisse mit Versatz
ound Ordinate
eingestellt sind.
|
Es muß bei allen 4 Einstellungen ein Profil eingestellt sein, ansonsten wird das Standardprofil (Pfeile) verwendet! |

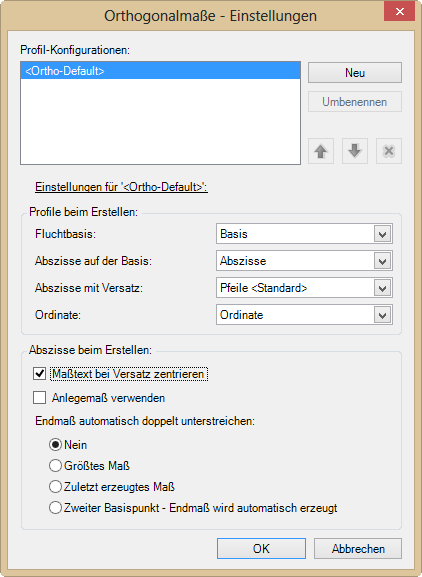

Orthogonalmaße Einstellungen
Mit der Option Maßtext bei Versatz zentrieren, können die Maßtexte (mit Versatz) wahlweise zentriert positioniert werden.
Mit der Option Anlegemaß verwenden, wird beim Bemaßen ein Wert abgefragt der dem Orthogonalmaß aufaddiert wird.
|
Eine genaue Beschreibung zu den Einstellungen finden Sie im Kapitel Orthogonalmaße Einstellungen. |
