Eine weitere Möglichkeit Punkte für Ketten und Orthogonalmaße zu definieren, ist die Funktion Schnittpunkt mit Flucht aus dem Kontextmenü.

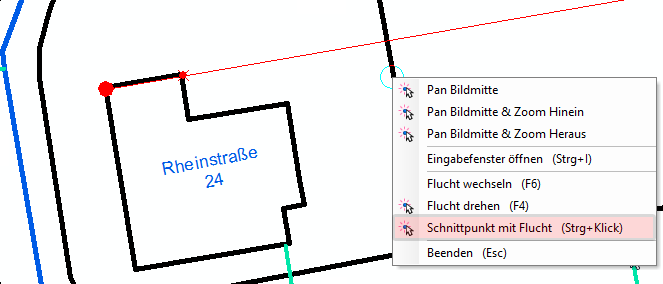

Stellen sie die Position des Mauszeigers auf die Linie, die den Schnittpunkt mit der Flucht bilden soll. Jetzt wird das Kontextmenü durch Klicken mit der rechten Maustaste aufgerufen, und Schnittpunkt mit Flucht aktiviert.

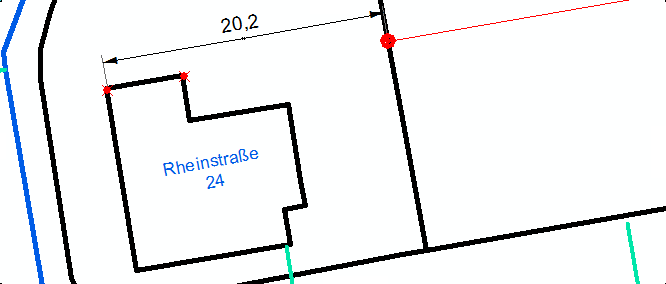

Nach Zeigen einer Flucht wird der Schnittpunkt bemaßt. Alternativ zum Kontextmenü, können Sie auch mit gedrückter Strg-Taste auf die Schnittlinie klicken.



Sind alle Punkte definiert, kann über Beenden aus dem Kontextmenü, oder auch über die Esc-Taste der Bemaßungsvorgang beendet werden bzw. eine neue Fluchtbemaßung gestartet werden.
