Bestehende Standlinienmaße können erweitert werden. Hierzu muss eine bestehende Fluchtbasis für Standlinienmaße ausgewählt werden. Dem Anwender stehen nach Aktivierung des Befehls Standlinienmaße zwei Optionen zur Verfügung um eine bestehende Flucht auszuwählen:

•Strg+Klick auf eine bestehende Ordinate eines Standlinienmaßes

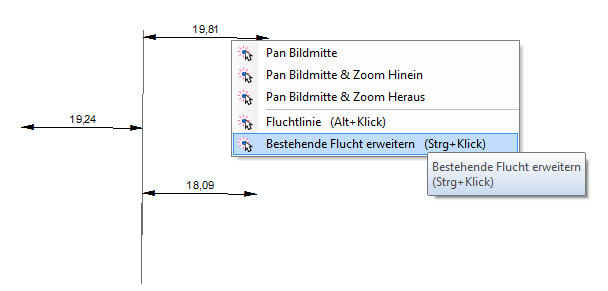

•Kontextmenü: Bestehende Flucht erweitern auf bestehende Ordinate eines Standlinienmaßes

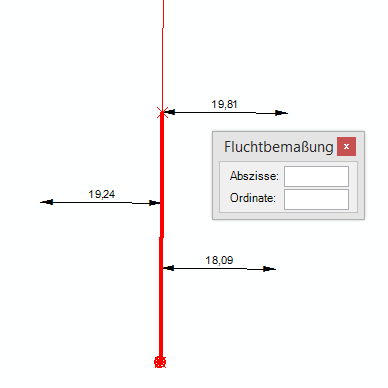

Die Fluchtlinie wird als rote Linie in Verlängerung der Basis dargestellt. Basis-, Anfangs- und -Endpunkt sowie die Fluchtrichtung ergeben sich direkt aus dem gefundenen Ordinaten-Feature. Ein Fluchtwechsel ist beim Erweitern bestehender Fluchtmaße nicht möglich. Die neuen Ordinaten-Features erhalten die selbe BemaßungsGuid wie die gefundene Ordinate.
