Einbinden der Feature-Karte
Eine Feature-Karte (Feature Map) ist eine Karte, die ein GIS-Feature darstellt. Pro selektiertes Feature wird eine Karte eingefügt.
Mittels Drag & Drop wird das Datenband der Feature-Karte GST_FEATUREMAP (18) eingefügt. Im Datenbanddialog der Feature-Karte (19) ist es nicht erforderlich ein Attribut auszuwählen.

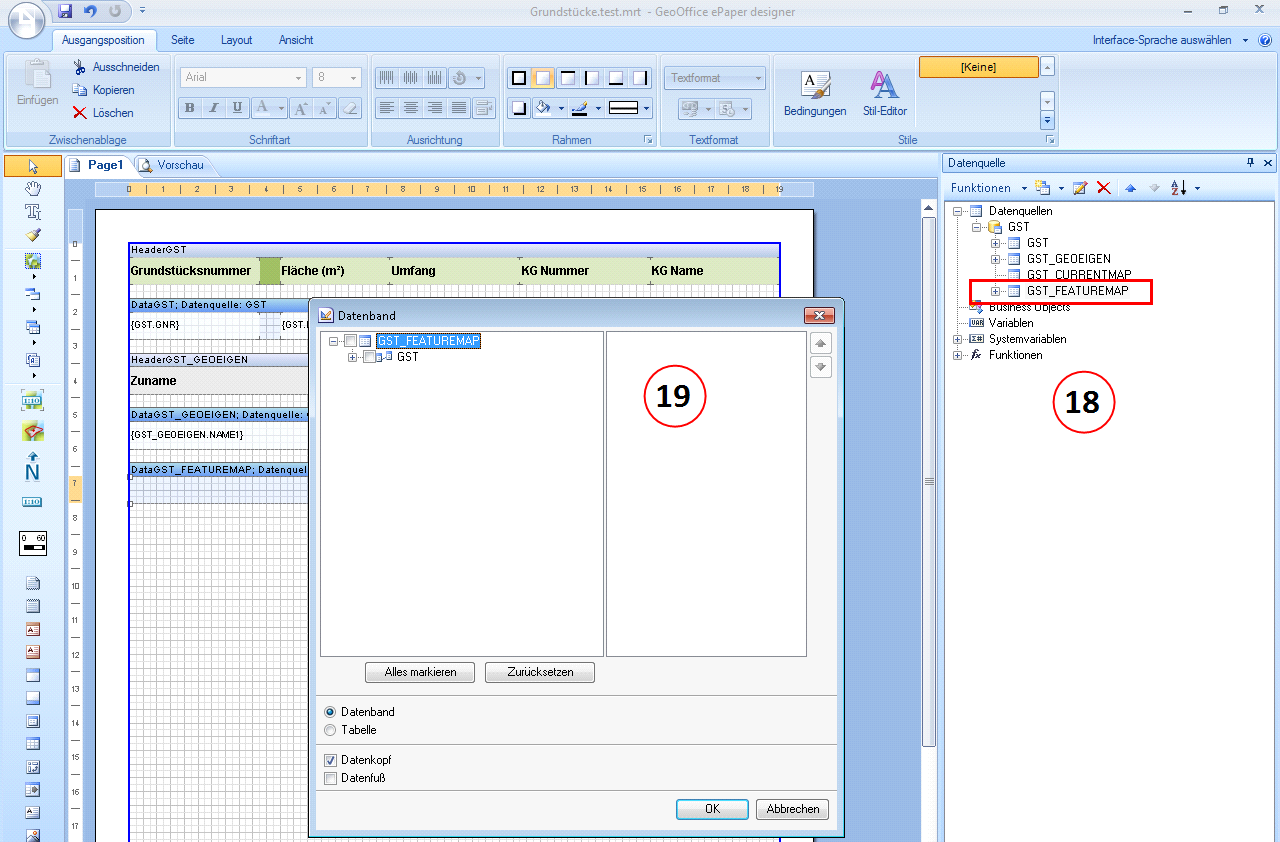

Featue-Karte - Datenband hinzufügen
Im nächsten Schritt muss die Karte in das Datenband eingefügt werden. Bevor Sie die Karte einfügen, vergrößern Sie den Bereich des DataGST_FEATUREMAP Datenbands. Die Karte wird über die Schaltfläche Feature-Karte (20) eingefügt. Klicken Sie auf die Schaltfläche und ziehen Sie die Karte auf (21). Der Feature Karte Eigenschaften Dialog (22) wird dabei geöffnet.

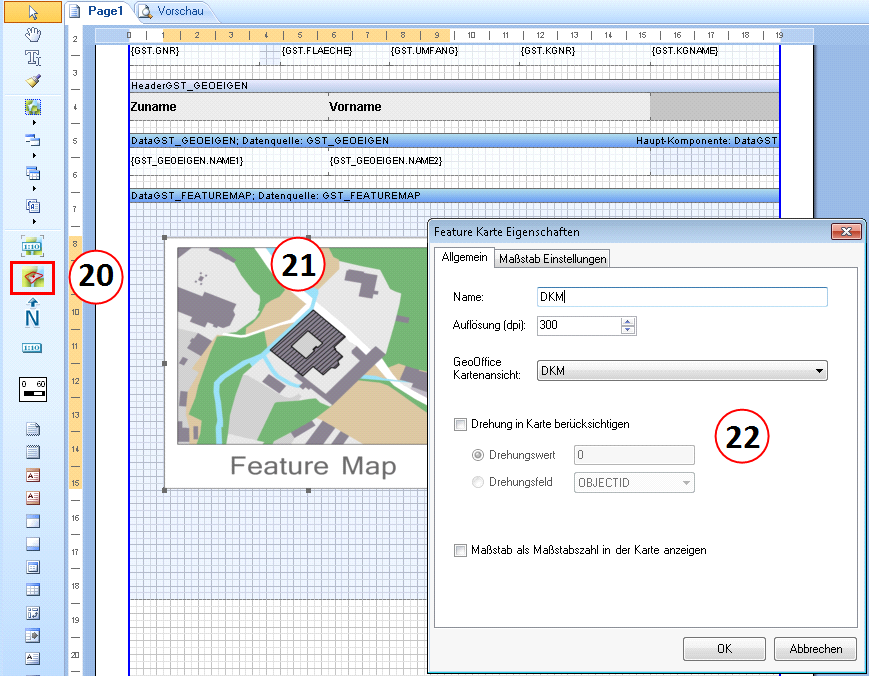

Feature-Karte einfügen
Im Eigenschaftendialog der Feature-Karte werden folgende Einstellungen definiert:

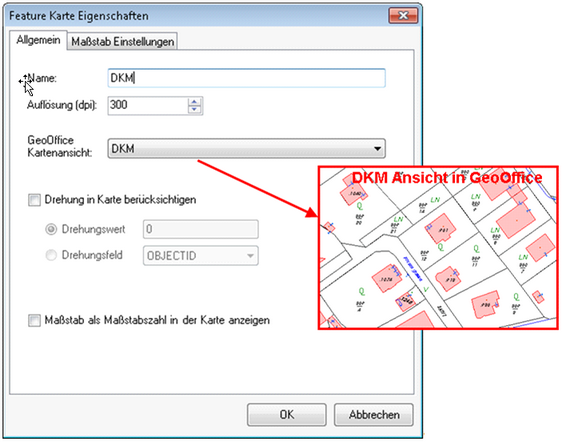

Feature Karte Eigenschaften – Allgemein
Name |
Die Feature-Karte wird als DKM bezeichnet. |
|---|---|
Auflösung |
Als Auflösung wird 300 dpi eingestellt. |
GeoOffice Kartenansicht |
Für die Feature Karte-DKM wird die GeoOffice Kartenansicht DKM zugewiesen. |
Drehung |
Es wird keine Drehung definiert. Wenn eine Drehung am Datenrahmen im Projekt eingestellt ist, dann wird diese Drehung automatisch übernommen. |
Maßstab als Maßstabszahl in der Karte anzeigen |
Diese Option wird nicht aktiviert, da der Maßstab über eine Maßstabszahl hinzugefügt wird. |

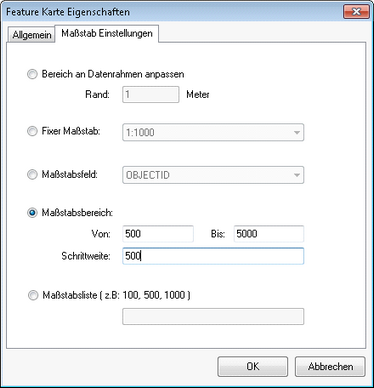

Feature Karte Eigenschaften – Maßstab Einstellungen
Es wird ein Maßstabsbereich von 500 bis 5000 in einer Schrittweite von 500 definiert.
