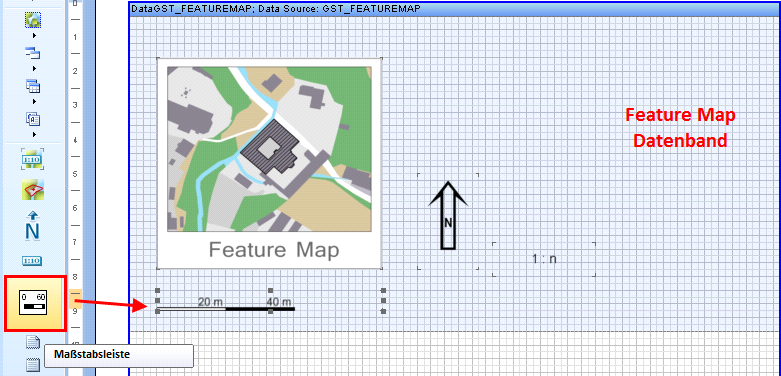

Für jede Karte (aktuelle Karte oder Feature-Karte) kann eine Maßstabsleiste eingefügt und eindeutig zugewiesen werden.

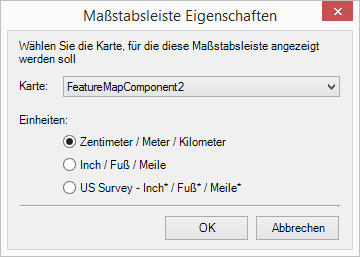

Über Doppelklick auf die eingefügte Maßstabsleiste wird der Eigenschaften Dialog geöffnet.



Bei der Maßstabsleiste gibt es außer der Zuweisung der Karte noch die Möglichkeit die Einheiten auszuwählen. Für die Kartenzuordnung definieren Sie die Karte (Feature-Karte oder aktuelle Karte) für die die Maßstabsleiste angezeigt werden soll. In der Auswahlliste werden die Namen aller im Template vorhandenen Karten aufgelistet. Bitte beachten Sie, dass pro Karte nur eine Maßstabsleiste zugeordnet werden kann.

Bei den Einheiten stehen Ihnen drei Maßeinheiten zur Auswahl:

•Zentimeter/Meter/Kilometer

•Inch/Fuß/Meile

•US Survey - Inch*/Fuß*/Meile*
Die US Survey Einheiten werden bei der Darstellung mit einem * gekennzeichnet (z.B. mi*)



Für die Maßstabsleiste gibt es derzeit nur einen vordefinierten Stil. Die Länge und Breite der Maßstabsleiste wird dabei durch Aufziehen der Größe der Maßstabsleiste verändert.
