Nachdem eine Editiersitzung gestartet wurde, können Sie für ein Linien oder Flächenelement zwei Segmente über einen Stützpunkt abrunden. Dazu aktivieren Sie das Werkzeug durch einen einfachen Klick. Es wird schattiert hinterlegt angezeigt.



Abrunden einer Linie oder eines Polygons:

1.Aktivieren Sie das Werkzeug Abrunden. Es wird der Dialog Abrunden geöffnet.

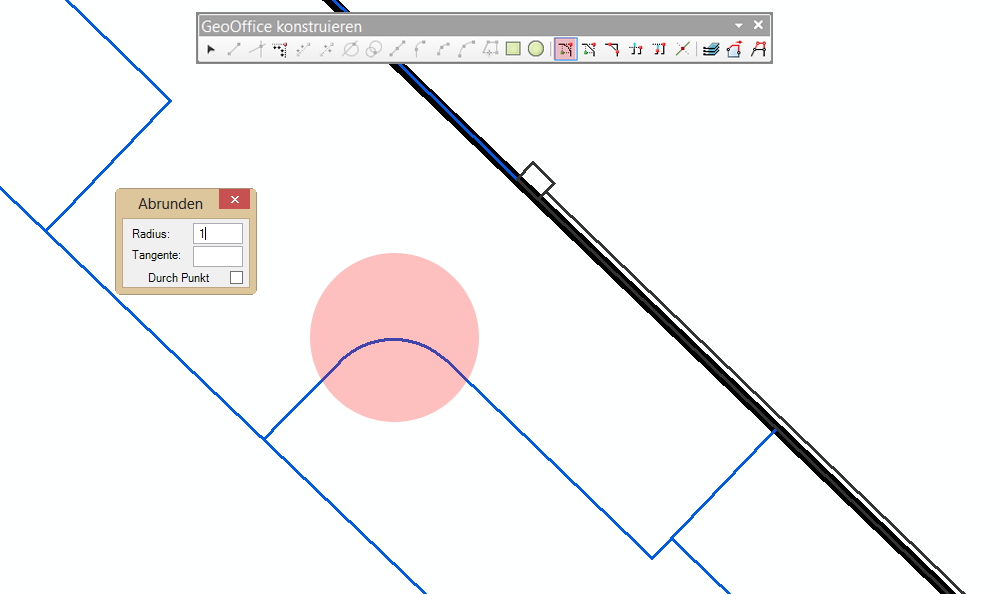

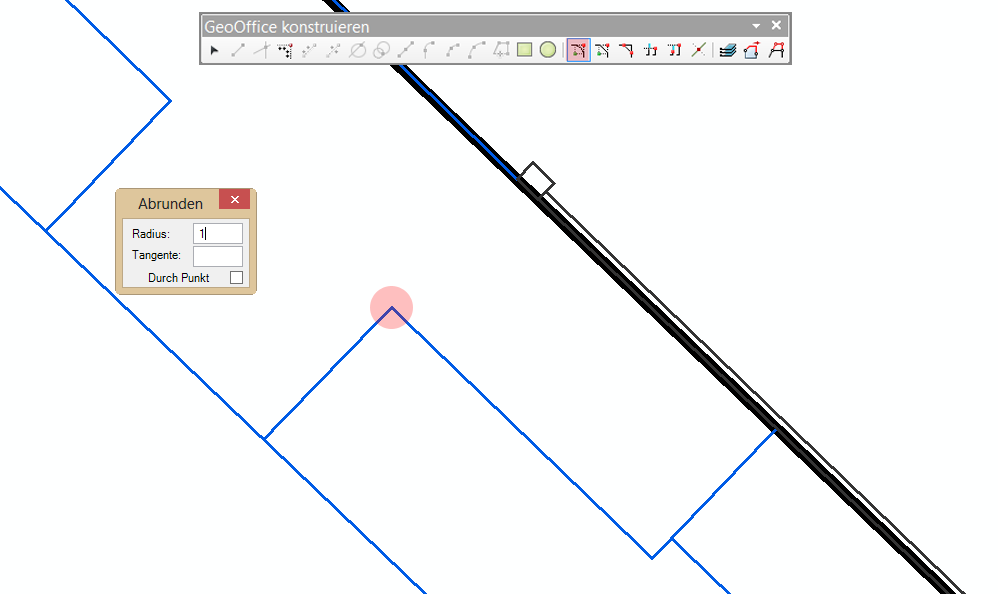

2.Geben Sie den Radius oder die Tangentenlänge ein, und zeigen Sie den Stützpunkt in der Karte. Die betroffenen Segmente werden kurz hervorgehoben. Anschließend wird die Abrundung konstruiert.

3.Bei der Option Durch Punkt, die alternativ zu Radius oder Tangente angewendet werden kann, wird zuerst der Stützpunkt gezeigt, dann ein weiterer Punkt auf dem Segment der die Länge der Tangente bestimmt.
