Um die Erstellung von Legendenblöcken zu erleichtern, kann mit der Funktion Legendenblock generieren der Legendenblock für den aktuell gewählten Fachbaumeintrag erzeugt werden. Die Funktion ist über das Fachbaumkontextmenü/Legende zugänglich sobald die Karte in der Layout-Ansicht angezeigt wird. Die Funktion erstellt Legendenblöcke für alle Fachobjekte die unterhalb des ausgewählten Fachbaumeintrags angeordnet sind.

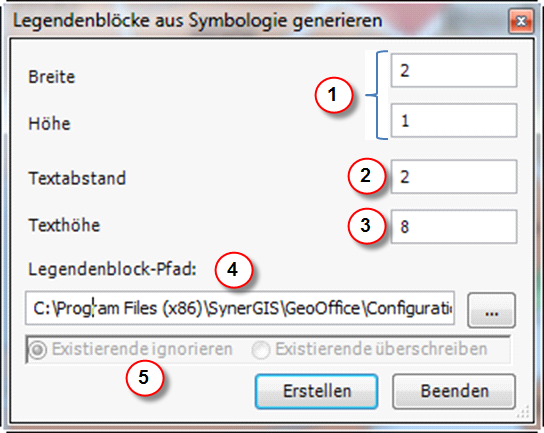

Nach dem Auswählen der Funktion öffnet sich der Dialog Legendenblöcke aus Symbologie generieren in dem die Einstellung für die Generierung getroffen werden können.



Neben der Breite und Höhe des Legendensymbols (1), können der Abstand des Textes zum Legendensymbol (2) und die Schriftgröße des Legendentextes (3) definiert werden. Falls der Speicherort der Legendenblöcke vom Standard abweichen soll, kann dies unter Legendenblock-Pfad (4) geändert werden.

Zudem gibt es noch Optionen, mit denen gesteuert werden kann, ob bestehende Legendenblöcke ignoriert oder überschrieben werden sollen (5).

Mit Klick auf Erstellen werden Legendenblöcke für alle Fachobjekte erzeugt, die unterhalb des gewählten Fachbaumeintrags liegen. Jeder Legendenblock erhält den Namen entsprechend der Fachobjektbezeichnung.
