Um die Legendenfunktionalität zu nutzen, muss im Layout eine Legendendefinition eingefügt werden. In der Legendendefinition kann definiert werden wie die Legendenblöcke im Layout eingefügt werden sollen.

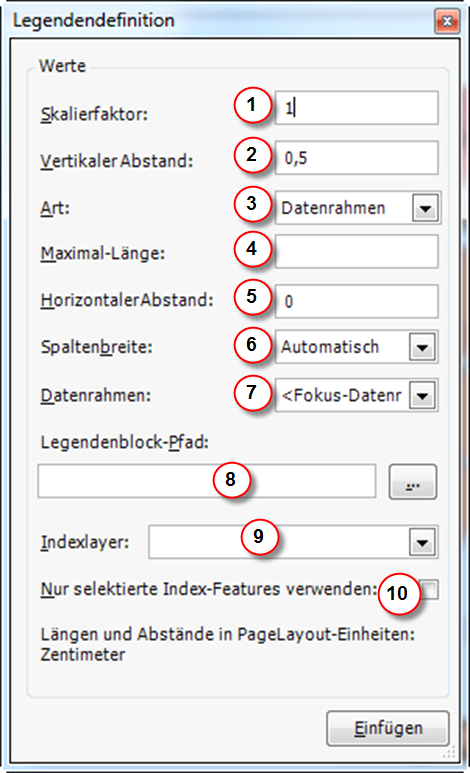

Nach der Auswahl des Werkzeugs in der Werkzeugleiste GeoOffice legende öffnet sich der Dialog Legendendefinition über den die Legende konfiguriert werden kann.



•Skalierung (1)
Skalierfaktor für die Legendenblöcke. Vorgabe = 1.0.

•Vertikaler Abstand (2)
Entspricht dem vertikalen Abstand zwischen den Legendenblöcken.

•Art (3)
Es wird entweder die gesamte Legende für alle Objekte (Gesamt) oder die Legende für die Objekte des aktuellen Datenrahmen erzeugt (Datenrahmen).

•Maximal-Länge (4)
Eingabe einer maximalen Länge für die Legende. Wird die eingegebene Länge überschritten, werden mehrere Spalten angelegt. Wenn kein Wert eingetragen ist, gibt es keine Beschränkung der Länge.

•Horizontaler Abstand (5)
Der Abstand zwischen den Spalten, wenn es mehr als eine Spalte gibt.

•Spaltenbreite (6)
Es wird entweder ein fixer Spaltenabstand aus dem Feld Horizontaler Abstand (Fix) oder der Wert für die Spaltenbreite wird automatisch aus der max. horizontalen Abmessung eines Legendeneintrages ermittelt. Der Wert aus dem Feld Horizontaler Abstand wird hinzu addiert (automatisch).

•Datenrahmen (7)
Es kann definiert werden für welchen Datenrahmen eine Legende eingefügt werden kann. So können mehrere Legenden für unterschiedliche Datenrahmen in einem Layout definiert werden.

•Legendenblock-Pfad (8)
Wird ein Pfad eingegeben, wird nur in diesem Verzeichnis nach Legendenblöcken gesucht. Bei einem leeren Feld wird das Legendenverzeichnis des Fachbaums verwendet („Configuration\Legend\[Fachbaumbezeichnung]“).

•Indexlayer (9)
Wird ein Indexlayer definiert (z.B. ein Änderungsgebiete in der Raumordnung) werden nur Legendenblöcke eingefügt, die im Bereich der Indexfeatures vorkommen.

•Nur selektierte Indexfeatures verwenden (10)
Mit dieser Option kann, bei Verwendung eines Indexlayers, die Legendenerstellung auf die selektierten Features des Indexlayers beschränkt werden. Es werden nur noch die Legendenblöcke dargestellt, die im Bereich der ausgewählten Indexfeatures vorhanden sind.
