Nachdem eine Editiersitzung gestartet wurde, können Sie für ein Linien oder Flächenelement Stützpunkte senkrecht zu einer definierten Bezugslinie während des Konstruktionsvorgangs erstellen. Dazu aktivieren Sie das Werkzeug durch einen einfachen Klick. Es wird schattiert hinterlegt angezeigt.



Das Werkzeug Senkrecht kann erst aktiviert werden wenn für ein Objekt mindestens ein Punkt konstruiert wurde. Im Unterschied zum Rechtwinklig Befehl im Kontextmenü muss die Gerade nicht als Objekt bestehen. Der Befehl kann mit der ESC-Taste abgebrochen werden.

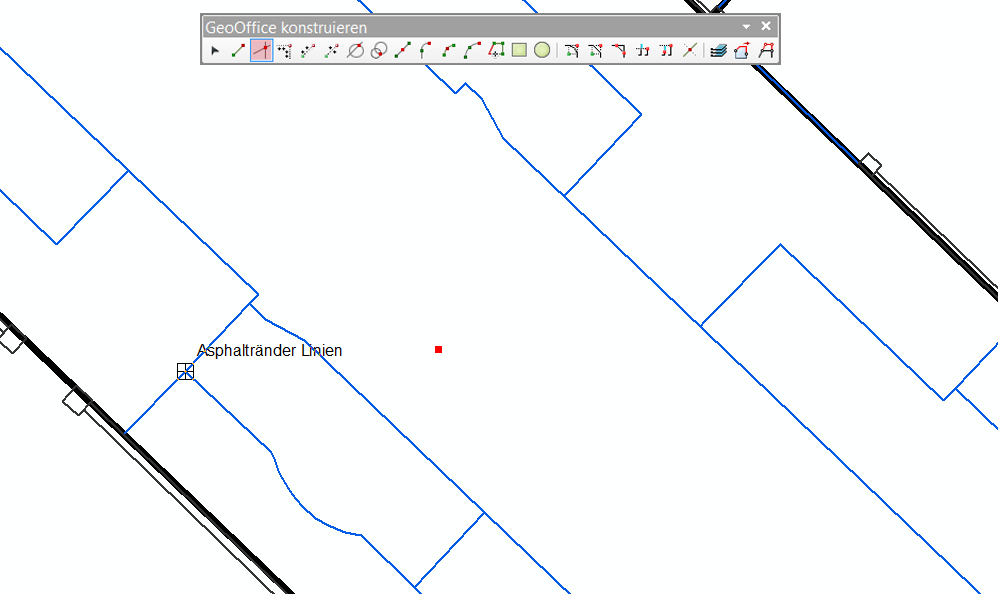

1.Einen beliebigen Punkt konstruieren und Befehl Senkrecht Werkzeug wählen.

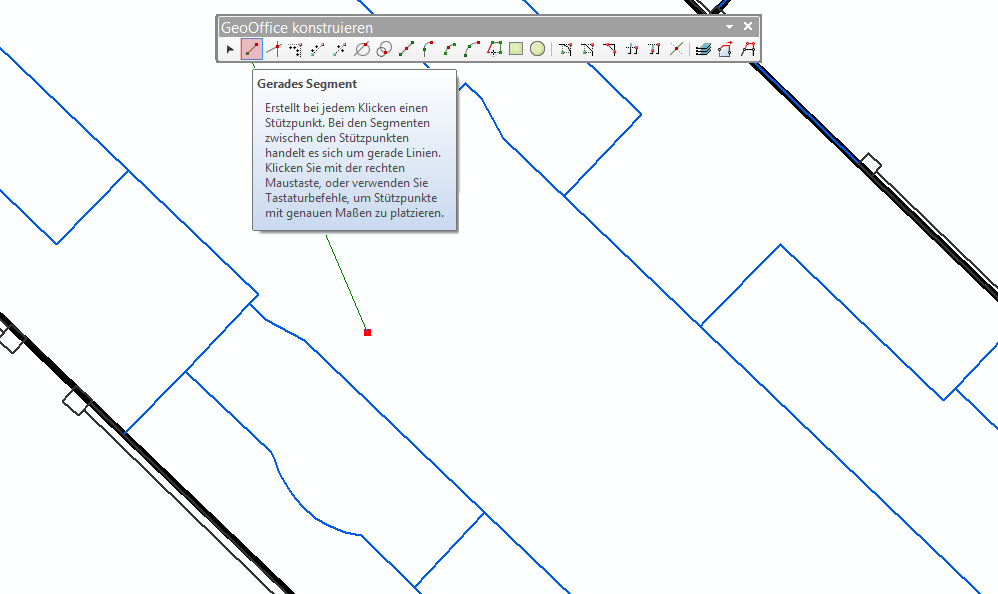

2.Klick auf den ersten Punkt.

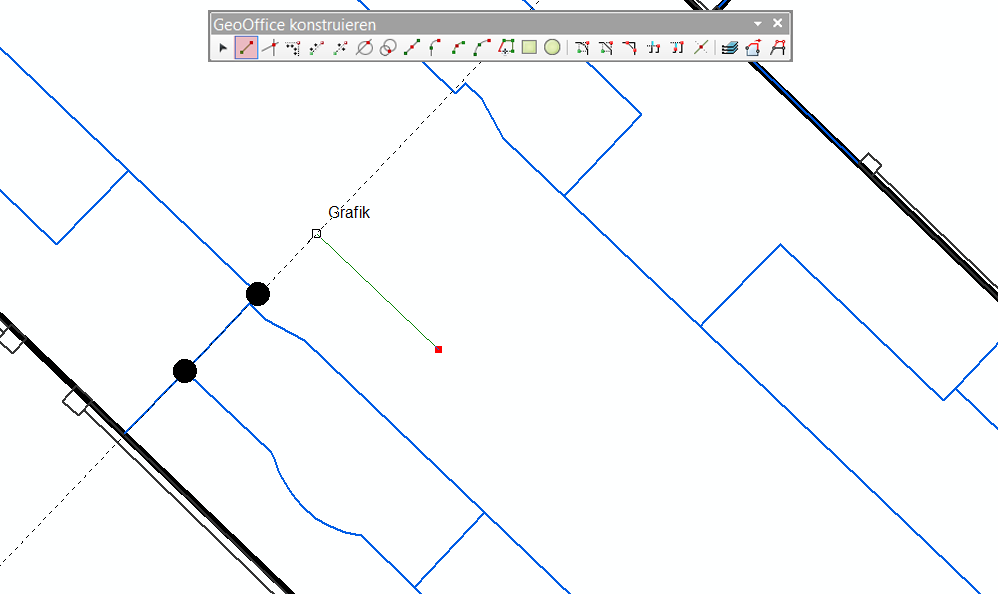

3.Klick auf den zweiten Punkt. Eine dünne Linie wird anschließend auf dem Bildschirm strichliert dargestellt.

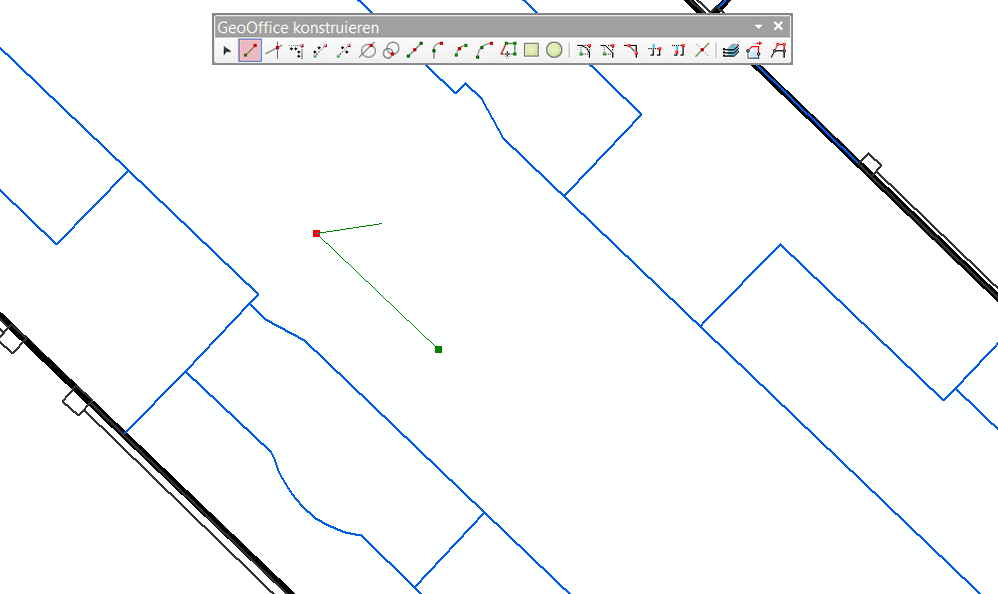

4.Die Konstruktionslinie der Skizze bewegt sich senkrecht zur vorher definierten Geraden bis mit einem Klick ein Punkt gesetzt wird.

5.Wenn Sie weiter mit dem Befehl Senkrecht arbeiten möchten, müssen Sie es in der Werkzeugleiste wieder setzen.
