Mit dieser Funktion können Sie ein Polygonobjekt mit Hilfe einer Bezugslinie teilen.

Bevor die Funktion aufgerufen wird, muss für das zu teilende Objekt die Editiersitzung gestartet werden. Die Editiersitzung kann über das Fachbaum-Fenster durch Doppelklick auf das Fachobjekt gestartet werden.

Nach Aufruf der Funktion wird der Teilungsassistent aufgerufen.

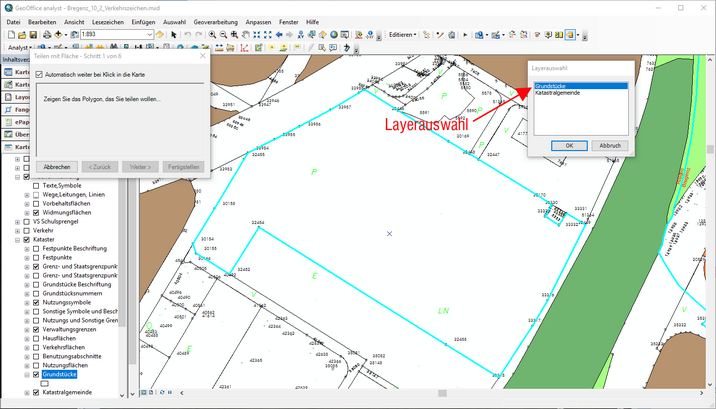

Automatisch weiter bei Klick in der Karte: Nach Auswahl des zu teilenden Objekts oder auch der Bezugslinie wird ohne die Schaltfläche Weiter zu klicken, in den nächsten Arbeitsschritt des Teilungsassistenten gewechselt. Im ersten Schritt müssen Sie das zu teilende Polygon in der Karte zeigen. Wenn an der Stelle, die ausgewählt wurde, mehrere Objekte liegen, die für das Teilen in Frage kommen, muss ein Layer über den Dialog Layerauswahl gewählt werden.

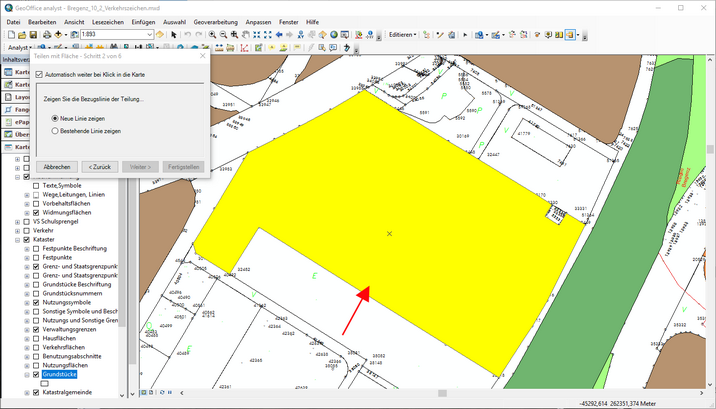

Das Objekt das geteilt wird, ist jetzt mit einer gelben Grafik hervorgehoben.

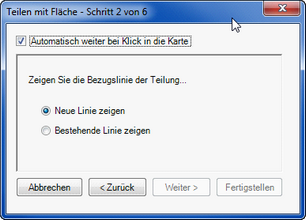

Im nächsten Schritt (Schritt 2 von 6 im Teilungsassistenten) wird die Bezugslinie für die Teilung gezeigt oder konstruiert.

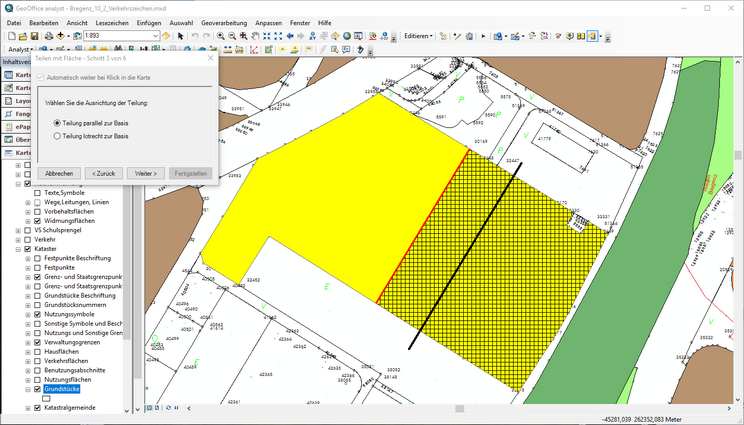

Die folgende Teilung (Schritt 3 von 6 im Teilungsassistenten) erfolgt parallel oder lotrecht zur Bezugslinie.

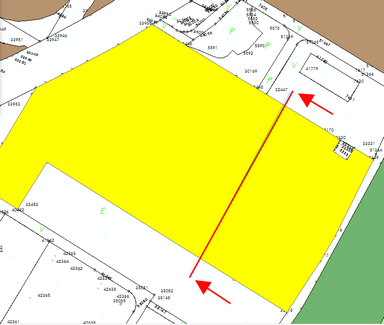

Die Bezugslinie für die Teilung wird entweder als neue Linie mit Unterstützung der Objektfänge konstruiert oder Sie verwenden eine bestehende Linie eines Linien-Layer.

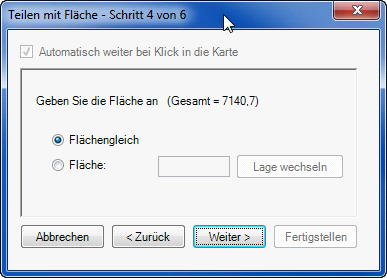

Default erfolgt die Teilung nach dem Zeigen der Bezugslinie, Flächengleich.

Die Teilung erfolgt parallel oder lotrecht zur gezeigten Bezugslinie. Eine Änderung im Assistenten wird in der Karte sofort aktualisiert.



•Flächengleich

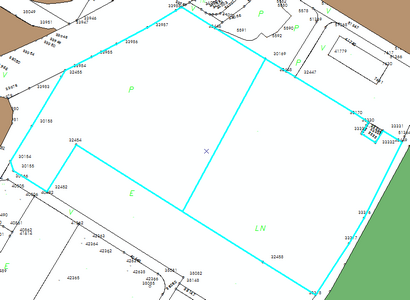

Das Polygon wird in 2 gleich große Objekte geteilt, parallel oder rechtwinklig zur Bezugslinie.

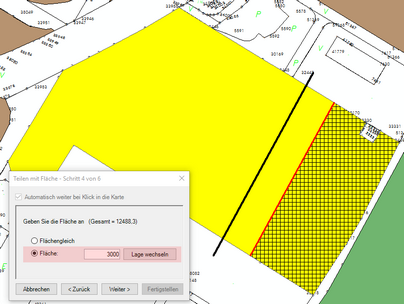

•Fläche

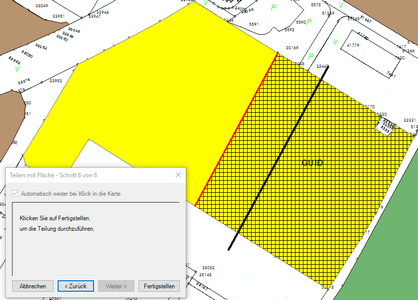

Das Polygon wird in 2 Objekte geteilt, wobei eines der Objekt die Größe der eingegebene Fläche hat (schraffiert dargestellt).

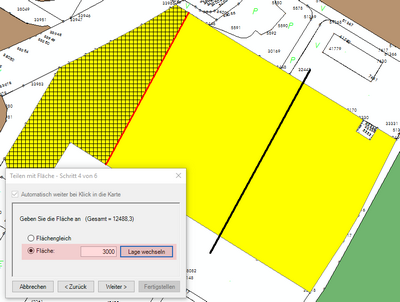

•Lage wechseln
Die Lage der über die Größe definierte Fläche, wird durch das Verschieben der Bezugslinie geändert.
