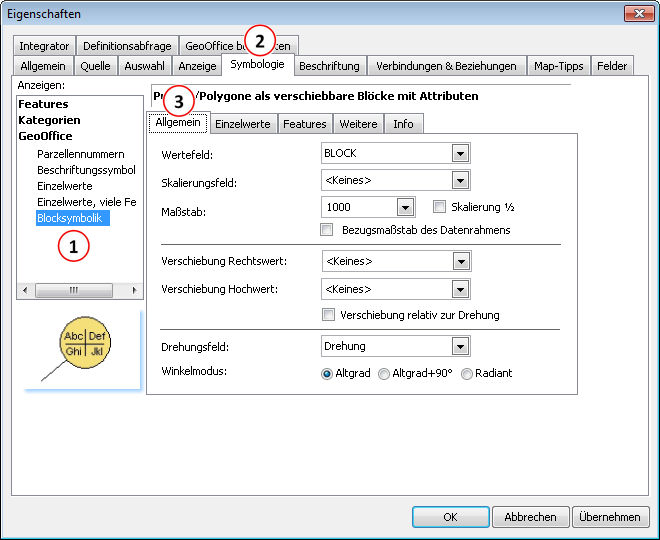

Über die Registerkarte Allgemein (3) wird das Wertefeld und andere Parameter welche die Skalierung und Position der Symbolik betreffend eingestellt.



•Wertefeld
Über die Eingabe eines Wertefeldes können Objekte in Abhängigkeit von Attributwerten in der Registerkarte Einzelwerte mit unterschiedlicher Symbolik und Attributen dargestellt werden. Wird kein Wertefeld eingestellt, gibt es für alle Objekte die gleiche Darstellung.

•Skalierungsfeld
Ein Attribut des Layer oder <keines> wird als Skalierungsfeld eingestellt. Mit dem Wert des Attributes wird die Blocksymbolik skaliert.

•Maßstab
Symbole und Attribute werden im aktuell eingestellten Maßstab mit der in der Registerkarte Einzelwerte eingestellten Texthöhe geplottet. Wird der Maßstab geändert, wird die Blocksymbolik in der Karte entsprechend skaliert.

•Skalierung 1/2
Symbole und Attribute werden auf 50% ihrer Größe skaliert.

•Bezugsmaßstab des Datenrahmens
Der über die Eigenschaften des Datenrahmens in der Registerkarte Allgemein eingestellte Maßstab wird für die Skalierung der Symbole herangezogen.

•Verschiebungsfeld rechts
Ein Attribut des Layer oder <keines> wird als Verschiebungsfeld rechts eingestellt. Mit dem Wert des Attributes wird die Blocksymbolik in X-Richtung verschoben.

•Verschiebungsfeld hoch
Ein Attribut des Layer oder <keines> wird als Verschiebungsfeld hoch eingestellt. Mit dem Wert des Attributes wird die Blocksymbolik Y-Richtung verschoben.

•Drehungsfeld
Ein Attribut des Layer oder <keines> wird als Drehungsfeld eingestellt. Mit dem Wert des Attributes wird die Blocksymbolik gedreht.

•Winkelmodus
Einstellen der Einheit für die Werte die das Drehungsfeld beinhaltet. Mit der Einstellung Winkelmodus Altgrad+90, wird das Symbol zusätzlich um 90° im Uhrzeigersinn gedreht.
