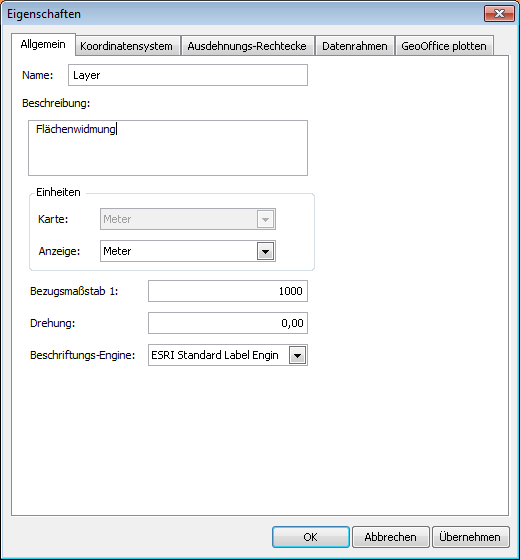

Zu den Datenrahmeneigenschaften gelangen Sie über das Kontextmenü des Datenrahmens, Befehl Eigenschaften...



•Allgemein
In der Registerkarte Allgemein kann z.B. der Name für den Datenrahmen geändert werden. In ein weiteres Textfeld kann eine Beschreibung zum Datenrahmen eingegeben werden.
Karteneinheiten können nur eingestellt werden, wenn für den Datenrahmen kein Koordinatensystem festgelegt wurde - ansonsten werden die Karteneinheiten aus dem Koordinatensystem übernommen (üblicherweise Meter bei projizierten bzw. Grad bei geographischen Koordinatensystemen).
Anzeigeeinheiten sind unabhängig von den Karteneinheiten und geben z.B. an, in welcher Maßeinheit Koordinaten und Flächen in der Statuszeile angezeigt werden sollen.
Der Bezugsmaßstab legt fest, wie alle Symbole und Texte im Datenrahmen in ein bestimmtes Größenverhältnis gesetzt werden. Ist ein Bezugsmaßstab gesetzt, so werden Symbole beim Hineinzoomen vergrößert bzw. beim Herauszoomen verkleinert. Fehlt diese Angabe, werden Symbole und Texte auf jeder Maßstabsstufe in der gleichen Größe angezeigt.

•Drehung
Die Daten des Datenrahmens können mit einem beliebigen Winkel gedreht dargestellt werden.

•Koordinatensystem
Um Daten korrekt darzustellen, wird in einem Datenrahmen ein Koordinatensystem verwendet. Es kann sich hierbei um ein beliebiges von ArcGIS unterstütztes Koordinatensystem handeln.
Wird ArcMap mit einer neuen leeren Karte gestartet, ist das Koordinatensystem des Standard-Datenrahmens noch nicht festgelegt. Wenn Sie Daten in einem definierten Koordinatensystem hinzufügen, wird die Projektion des ersten hinzugefügten Layers automatisch für den Datenrahmen übernommen.

oKlicken Sie mit der rechten Maustaste auf den Datenrahmen im Inhaltsverzeichnis

oKlicken Sie Eigenschaften und dort auf die Registerkarte Koordinatensystem

oWählen Sie ein Koordinatensystem aus der Strukturansicht oder klicken Sie auf Importieren, um eine Datenquelle mit dem zu verwendenden Koordinatensystem auszuwählen.

•Ausdehnungs-Rechtecke
Sie können die aktuelle Ausdehnung der Daten eines anderen Datenrahmens auf unterschiedliche Arten in der Layout-Ansicht anzeigen (mit Rand, mit Schatten, mit Hintergrund).

•Datenrahmen
Hier wird definiert, ob die Ausdehnung für den Befehl Zoom 100% auf alle oder auf benutzerdefinierte Daten in der Karte erfolgt, z.B. auf die Daten eines bestimmten Layer.

•GeoOffice plotten
