Import Blocksymbolik

Mit dieser Funktion kann die Definition der Blocksymbolik des aktuellen Layer mit der Definition der Blocksymbolik eines anderen Layer ergänzt oder überschrieben werden. Die Funktion wird aus der Registerkarte Weitere der Blocksymbolik aufgerufen.



Der Vorgang wird anhand eines Beispieles erläutert. Sie haben zwei Layer mit Verkehrszeichen die unterschiedliche Gruppen und Symbole enthalten. Als Endergebnis sollen alle Gruppen und Zeichen in einem einzigen Layer enthalten sein.

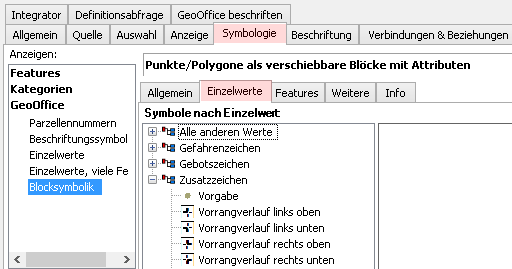

 Layer Verkehrszeichen 1


Layer Verkehrszeichen 1

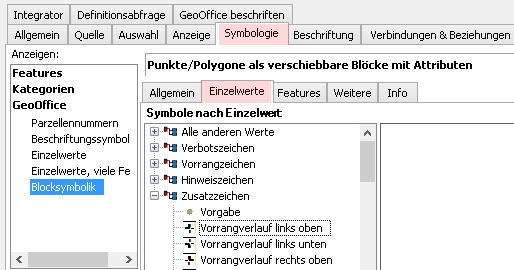

 Layer Verkehrszeichen 2


Layer Verkehrszeichen 2

Der Basislayer, Layer Verkehrszeichen 1, der erhalten bleiben soll, beinhaltet die Gruppen:

Gefahrenzeichen

Gebotszeichen

Zusatzzeichen

Die Gruppen wiederum enthalten Symbole, welche durch ein Schlüsselfeld eindeutig definiert sind.



Der Layer, Verkehrszeichen 2, dessen Symbole (Blocksymbolik) importiert werden, enthält die Gruppen:

Verbotszeichen

Vorrangzeichen

Hinweiszeichen

Zusatzzeichen

Auch diese Gruppen wiederum enthalten Symbole. Für diesen Layer muss vor dem Import ein Layerfile (*.lyr) erzeugt werden. Das Layerfile kann z.B. über das Kontextmenü des aktiven Layer gebildet werden.

icon_comment

Die Gruppe Zusatzzeichen enthält sowohl übereinstimmende Symbole mit gleichen Schlüsselfeldern, als auch neue Symbole..



Für den Import führen Sie folgende Schritte aus:

Aufruf der Eigenschaften des Basislayer (z.B. Kontextmenü)

Registerkarte Symbologie in den Layer-Eigenschaften wählen

Registerkarte Weitere in der Blocksymbolik wählen

Funktion Import aufrufen



Als erstes werden Sie aufgefordert eine Layerdatei zu wählen, dessen Blocksymbolik importiert werden soll.

Blocksymbolik importieren

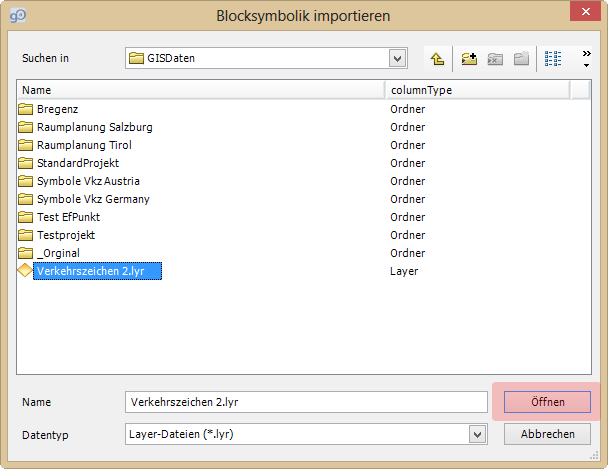

Markieren Sie das Layerfile Verkehrszeichen 2, und klicken Öffnen. Beim Importieren werden zwei Optionen angeboten.

ersetzen

ersetzen

hinzufügen

hinzufügen

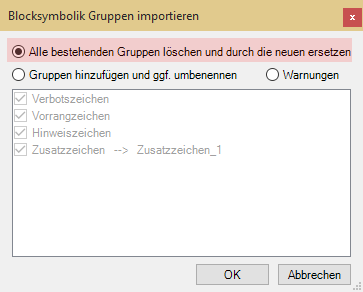

Alle bestehenden Gruppe löschen und durch die neuen ersetzen
Die Gruppen des Ausgangslayer werden zur Gänze durch die neuen Gruppen ersetzt. Es werden auch alle Einzelwerte der Gruppe ersetzt. Die Gruppen sind im Dialog nicht einzeln wählbar.

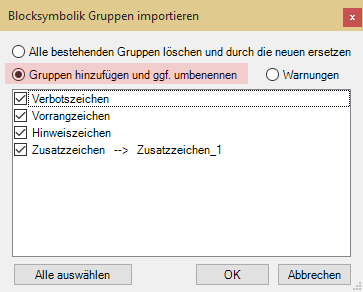

Gruppen hinzufügen
Die Gruppen des Ausgangslayer und des Importlayer werden zusammengeführt. Setzen Sie für die Auswahl die Häkchen bei den Gruppennamen.Bei gleichnamigen Gruppen wird ein entsprechender Suffix (_1) vergeben.

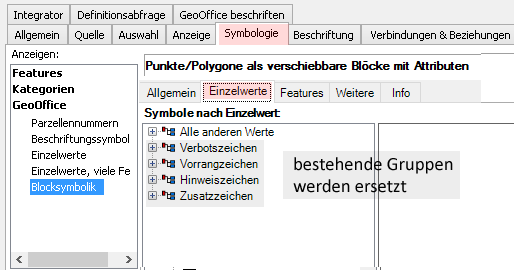

Layer Verkehrszeichen 1 - bestehende Gruppen überschreiben/ersetzen

Layer Verkehrszeichen 1 - bestehende Gruppen überschreiben/ersetzen

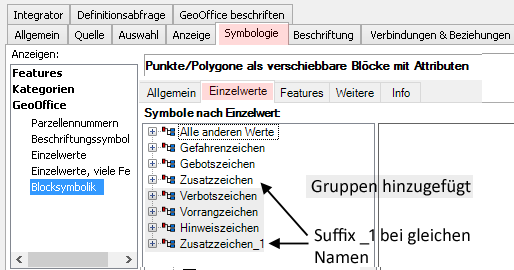

Layer Verkehrszeichen 1 - Gruppen hinzufügen/umbenennen

Layer Verkehrszeichen 1 - Gruppen hinzufügen/umbenennen



icon_comment

Übereinstimmende Gruppennamen bei Ausgangslayer und Importlayer sind kein Problem. Beim Hinzufügen der Gruppen werden Sie entsprechend mit einem Suffix ("_1") versehen.

icon_warning

ACHTUNG!

Wenn es bei den Ausgangsgruppen und den hinzugefügten Gruppen übereinstimmenden Schlüsselfeldern gibt, werden diese Symvole der bestehenden Gruppe entfernt, weil das Schlüsselfeld eindeutig sein muss.


Warning

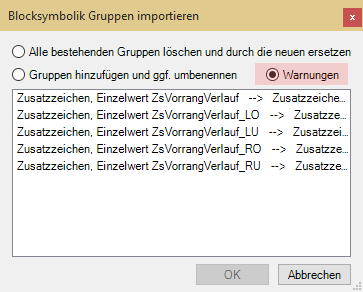

Der Hinweis im Falle übereinstimmender Schlüsselfelder erfolgt durch "Warnungen" im Dialog.
