Marker

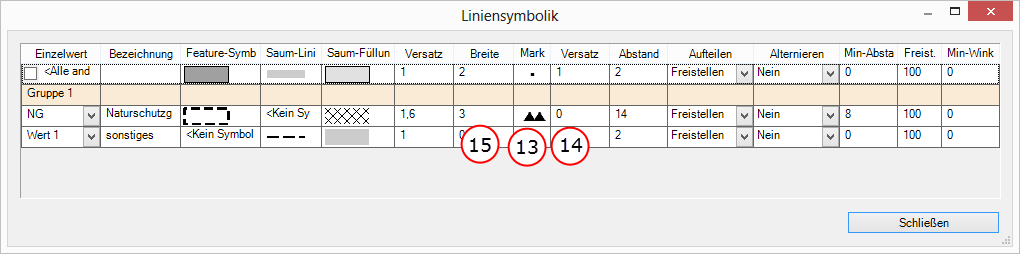

Durch einen einfachen Mausklick in das Feld (15), kann die Symbologie für einen Marker für einen Einzelwert im Symboleigenschaften-Editor eingestellt werden.

_img350



In der Spalte Versatz (13) wird ein Versatzwert für die Marker eingegeben. In der Spalte Abstand (14) wird der Abstand der Marker eingegeben. Der Abstand muß so gro gewählt sein, daß die Symbole einander nicht kollidieren, ansonsten werden sie nicht angezeigt.

_img351

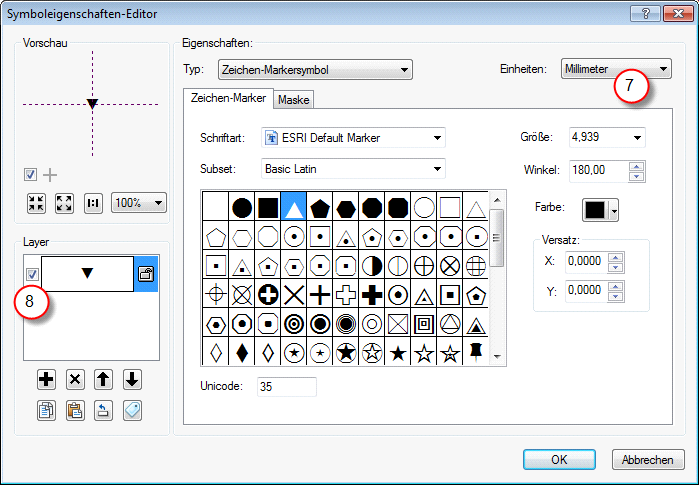

Wird die Feature Darstellung nicht benötigt, kann der Layer für die Darstellung (8) ausgeschaltet werden. Diese Option ist gegenüber dem Ausblenden der Farbe wegen einer Performance Verbesserung in der Karte vorzuziehen. Im Symboleigenschaften-Editor sollten die Einheiten (7) auf mm gestellt sein.

Sie können aber auch den Mauszeiger auf die Symbologie (12) bewegen, und über das Kontextmenü die Funktion Symbol ausblenden verwenden.

Um Marker korrekt anzuzeigen ist die genauere Darstellung in der Registerkarte Darstellung erforderlich.

Marker Darstellung

Marker Darstellung

Marker mit Saumfüllung kombiniert

Marker mit Saumfüllung kombiniert
