Wenn Sie die Option Textfeld wählen, erfolgt die Darstellung mit dem Wert eines eingestellten Wertefelds. Man sollte darauf achten, dass hier ein Textfeld gewählt wird.

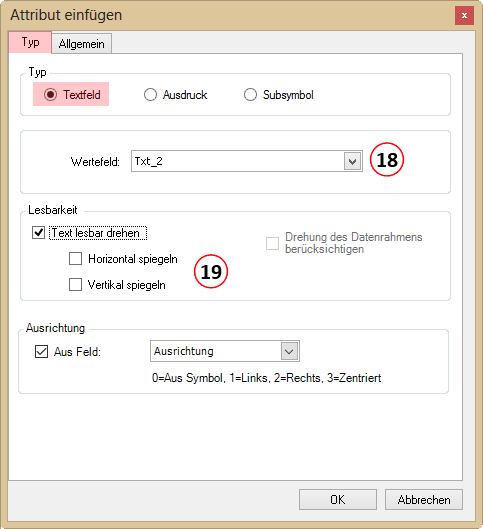

Attribut einfügen - Typ Textfeld

•Wertefeld
Mit dem Inhalt des eingestellten Wertefeldes (18) wird das Attribut in der Karte angezeigt.

•Text lesbar drehen
Ein Attribut das aufgrund der Objektausrichtung verdreht angezeigt wird, kann horizontal oder vertikal dargestellt werden.

oHorizontal spiegeln
Horizontales Spiegeln (19), um den Einfügepunkt ermöglichen.

oVertikal spiegeln
Vertikales Spiegeln (19) um den Einfügepunkt ermöglichen.

•Ausrichtung
Die Ausrichtung für ein Textattribut wird aus dem Feldwert des in der nebenstehenden Liste eingestellten Feldes, ausgelesen. Die Standard Einstellung für die Ausrichtung des Symbols aus der Symbol-Auswahl, wird überschrieben.

Folgende Feldwerte werden berücksichtigt:

oWert 1    Ausrichtung ist Links

oWert 2    Ausrichtung ist Rechts

oWert 3    Ausrichtung ist Mitte

Für den Wert ß und alle anderen Werte wird die Ausrichtung anhand der Einstellung in der Symbol-Auswahl herangezogen.

Wenn Sie die Option Ausdruck wählen, erfolgt die Darstellung mit dem Ergebnis eines VB Ausdruck. VB Ausdrücke können komplexe Formelstrukturen oder auch nur einfache Wertdarstellungen beinhalten.

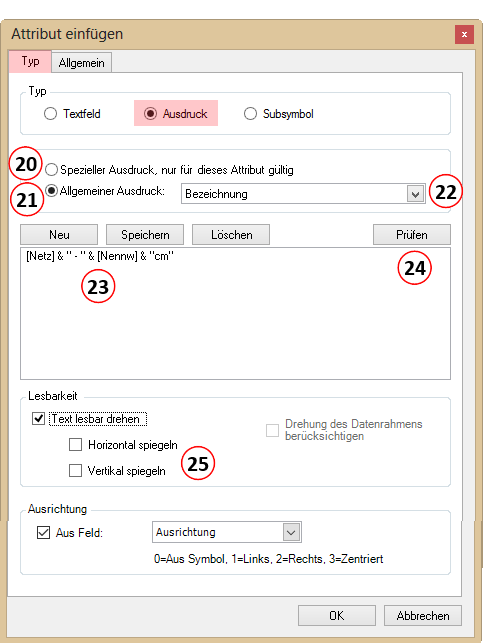

Attribut einfügen - Typ Ausdruck

•Gültigkeit
Wenn Sie die Option Spezieller Ausdruck, nur für dieses Attribut gültig (20) verwenden, kann der Ausdruck nicht gespeichert, und somit nicht für andere Attribute verwendet werden.
Wenn Sie die Option Allgemein (21) verwenden, kann der Ausdruck unter einem beliebigen Namen gespeichert, und somit für andere Attribute verwendet werden.

•Liste der gespeicherten Ausdrücke
Alle gespeicherten Ausdrücke werden in der Liste(22) angezeigt. Die Auswahl eines Ausdruckes erfolgt durch Selektion.

•Neu
Sie können einen Namen für einen Ausdruck vergeben. Der zugehörige Ausdruck wird im Funktionsfenster (23) angezeigt.

•Speichern
Der aktuelle Ausdruck aus dem Funktionsfenster (23) wird unter dem aktuellen Ausdruck aus der Liste (22) gespeichert.

•Löschen
Der aktuell angezeigte Funktionsausdruck (22) kann gelöscht werden.

•Prüfen
Der Funktionsausdruck kann auf korrekte Schreibweise überprüft werden (24).

•Funktionsfenster
Es können Beschriftungen die sich aus mehreren Attributen und Texten zusammensetzen erzeugt werden. Attribute werden in […] geschrieben. Texte in .
z.B. [LTGNennW] & & [Length]& m

•Text lesbar drehen
Ein Attribut das aufgrund der Objektausrichtung verdreht, nicht mehr im lesbaren Bereich angezeigt wird, kann entsprechend gedreht bzw. gekippt werden, so das es wieder lesbar ist.

oHorizontal spiegeln
Horizontales Spiegeln (25) um den Einfügepunkt ermöglichen. Das Spiegeln bezieht sich auf einen möglich vorhandenen Versatzwert des Attributs.

oVertikal spiegeln
Vertikales Spiegeln (25) um den Einfügepunkt ermöglichen. Das Spiegeln bezieht sich auf einen möglich vorhandenen Versatzwert des Attributs.

•Drehung des Datenrahmens berücksichtigen
Zusätzlich zur Drehung des Objekts wird auch die Drehung des Datenrahmen herangezogen, um zu ermitteln ob ein Text durch Drehen lesbar gedreht werden muss.

•Ausrichtung: Die Ausrichtung für ein Textattribut wird aus dem Feldwert des in der nebenstehenden Liste eingestellten Feldes, ausgelesen. Die Standard Einstellung für die Ausrichtung des Symbols aus der Symbol-Auswahl, wird überschrieben.

Folgende Feldwerte werden berücksichtigt:

oWert 1    Ausrichtung ist Links

oWert 2    Ausrichtung ist Rechts

oWert 3    Ausrichtung ist Mitte

Für den Wert 0 und alle anderen Werte wird die Ausrichtung anhand der Einstellung in der Symbol-Auswahl herangezogen.

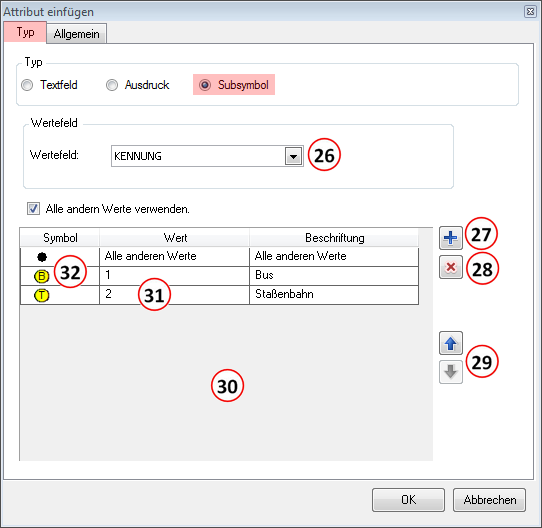

Wenn Sie die Option Subsymbol wählen, können Sie eine Symbolik in Abhängigkeit eines eingestellten Wertefeldes (unabhängig vom Wertefeld der Blocksymbolik) dem Attribut hinzufügen.

•Wertefeld
In Abhängigkeit des eingestellten Wertefeldes (26) kann eine zusätzliche Symbolik für das Attribut mit einem bestimmten Wert (31) angezeigt werden.

• Wert hinzufügen
Wenn Sie das Symbol (27) klicken wird eine Zeile in den Bereich (30) eingefügt.

Um den Wert für das Wertefeld zu ändern, bewegen Sie den Mauszeiger in das Feld (31). Nach Mausklick können Sie den Standardwert (Wert 1) ersetzen. Es ist hier besonders auf die richtige Schreibweise zu achten, da hier keine Auswahllisten zur Verfügung stehen.

•Symbol
Um die zugehörige Symbologie zu ändern, bewegen Sie den Mauszeiger in das Feld Symbol. Nach Doppelklick können Sie über den Symboleditor die Symbologie für den Wert ändern. Auf die selbe Art können Sie die Symbologie für Alle anderen Werte (32) einstellen. Diese Darstellung bekommen alle Objekte aus der Karte die nicht über das Wertefeld der Spalte Wert erfasst sind.

•Beschriftung
Nur ein allgemeiner Hinweis. Wird nicht ausgewertet.

•Alle anderen Werte verwenden
Wenn ein Wert eines Objekts, keinem der hinzugefügte Werte des Wertefeldes übereinstimmt, kann man die Anzeige der Symbologie alle anderen Werte unterdrücken.

• Wert entfernen
Bewegen Sie den Mauszeiger in die Zeile die Sie löschen wollen, und markieren Sie durch Klick einen Bereich aus der Zeile.  Durch Klick auf das Löschen-Symbol (28) wird die Zeile gelöscht.

• Nach oben, Nach unten
Bewegen Sie den Mauszeiger in die Zeile die Sie schieben wollen, und markieren Sie durch Klick einen Bereich aus der Zeile. Durch Klick auf das Symbol (29) wird die Zeile nach unten bzw. oben geschoben.
