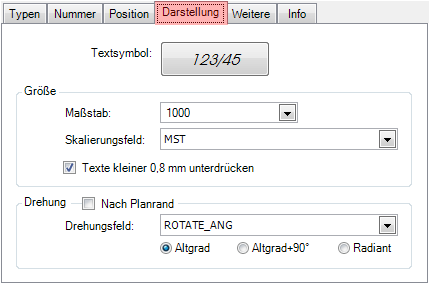

Registerkarte "Darstellung"
•Textsymbol
Einstellen der Textparameter über den Symbol-Editor
|
Die Anpassung der Textgröße wurde im Symbol-Editor für die Parzellennummern deaktiviert. Ein Veränderung der Textgröße kann nur über eine Anpassung des Maßstabs erfolgen, um eine Maßstabsgetreue Skalierung der Parzellennummern entsprechend der Planzeichenverordnung zu gewährleisten! |
•Maßstab
Parzellnummern werden im aktuell eingestellten Maßstab mit der eingestellten Schriftgröße geplottet. Wird der Maßstab geändert, werden alle Parzellnummern in der Karte entsprechend skaliert.
•Skalierungsfeld
Ein Attribut des Layers kann optional als Textskalierungsfeld ausgewählt werden. Darin wird ein Faktor angegeben, um den die Schriftgröße im eingestellten Bezugsmaßstab vergrößert oder verkleinert wird (z.B. um großflächige Parzellen am Siedlungsrand größer zu beschriften als kleine Parzellen im Zentrum).
•Texte kleiner 0,8 mm
Wenn das Häckchen gesetzt ist, werden Texte, welche eine Größe kleiner als 0,8mm aufweisen, bei der Darstellung unterdrückt. Dies ist dann der Fall, wenn der Kartenmaßstab größer als das 2,5-fache des Symbolikmaßstabes wird.
•Drehung nach Planrand
Die Parzellnummern werden anhand des Planrandes ausgerichtet. Diese Funktion kommt meist in Kombination mit gedrehten Datenrahmen vor.
•Drehungsfeld
Ein Attribut des Layers kann optional als Drehungsfeld ausgewählt werden. Der Attributwert gibt einen Winkel (in Altgrad oder Radiant) an, um den die Parzellnummern gedreht werden.
•Einheit
Einstellen der Einheit für den Wert den das Drehungsfeld beinhaltet. Mit der Einstellung Winkelmodus Altgrad+90, wird das Symbol zusätzlich um 90° im Uhrzeigersinn gedreht.
 Nicht gedreht |
 nach Planrand gedreht |
