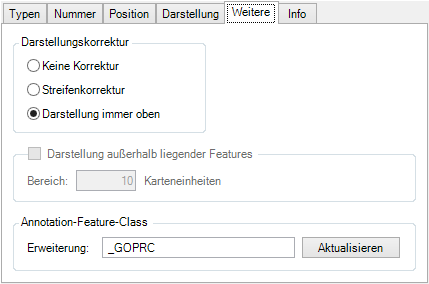

In der Registerkarte Weitere finden Sie eine Darstellungskorrektur im Zusammenhang mit transparenten Layern.



Befinden sich Parzellnummern und transparente Layer in einer Gruppe, oder liegt ein transparenter Layer in der Ebene über dem Parzellnummernlayer,  kann es beim Plotten zu Darstellungsproblemen (Mehrfachdarstellung) kommen. Um diese Probleme zu vermeiden, können hier verschiedene Einstellungen vorgenommen werden.



•Keine Korrektur
Eine mögliche Mehrfachdarstellung im Zusammenhang mit transparenten Layern wird nicht korrigiert.

•Streifenkorrektur
Eine Darstellungskorrektur im Zusammenhang mit transparenten Layern, wobei jedoch bei aktivierter Option der Layeraufbau in der Datenansicht geringfügig langsamer erfolgt.

•Darstellung immer oben
Die gerenderten Features werden oberhalb des transparenten Layer dargestellt, um evtl. Mehrfachdarstellungen zu verhindern.


•Darstellung außerhalb liegender Features

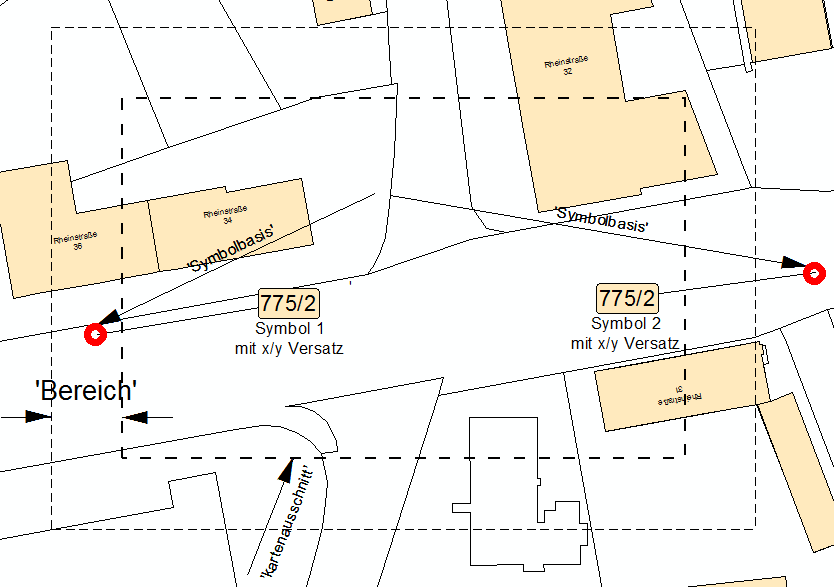

Wenn die Basis eines über die Verschiebungsfelder xy-verschobenen Features (Registerkarte Position) nicht im aktuellen Kartenausschnitt liegt, werden die Parzellnummern mit unter nicht mehr in der Karte angezeigt. Ein Bereich der um n Karteneinheiten größer als die aktuelle Kartenansicht ist, wird definiert, um diese Features (z.B. Symbol 1) anzuzeigen.
Der Bereich muss ausreichend groß definiert werden, sonst wird ein Symbol (z.B. Symbol 2) nicht dargestellt.
Ist die Option Darstellung außerhalb liegender Features nicht aktiviert, kann es sein dass im Beispiel Symbol 1 und Symbol 2 nicht angezeigt werden.


oKartenauschnitt+ 10%
Den Kartenausschnitt in Breite und Höhe um 10% erweitern, um Features darzustellen deren Basis außerhalb des aktuellen Kartenausschnitts liegt.

oKartenauschnitt+ n Karteneinheiten
Angabe eines Wertes in Karteneinheiten, um Features darzustellen deren Basis außerhalb des aktuellen Kartenausschnitts liegt.

•Annotation-Feature-Class
Im Verzeichnis der aktuellen Datenquelle wird eine Annotation-Feature-Class erzeugt. Der Name der neuen Feature-Class ergibt sich aus dem Namen der ObjektFeature-Class + der eingegebenen Erweiterung. Durch die Funktion Aktualisieren werden die Inhalte der Annotation Feature-Class mit dem Original Datensatz abgeglichen. Sofern noch keine Annotation Feature-Class zu diesen Parzellennummern existiert, wird diese neu erstellt.
