Saum-Linie

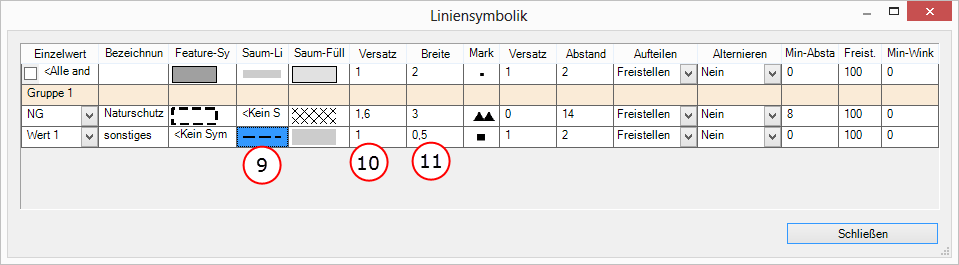

Durch einen einfachen Mausklick in das Feld (9) kann die Symbologie für einen Saum(linie), für einen Einzelwert im Symboleigenschaften-Editor eingestellt werden.
In der Spalte Versatz (10) wird ein Versatzwert für die Saumlinie eingegeben, negative Werte geben einen Versatz nach innen (bei Polygonen) bzw. nach links (bei Linien) an. In der Spalte Breite (11) wird die Breite der Saumlinie eingegeben.
|
Für die Darstellung der Saumlinie reicht die Schnelle Darstellung aus dem Register Darstellung. Eine parallel Darstellung von Saumlinie und Saumfüllung ergibt keinen Sinn, da in diesem Fall die Saumfüllung die Saumlinie überlagert. |
Der Unterschied zur Darstellung als Feature-Symbol liegt in der Genauigkeit. Speziell bei Linien die einen Versatz aufweisen, kommt es bei den Stützpunkten unter Verwendung von Feature-Symbol zu Ungenauigkeiten in den Ecken.
Auch bei relativ simplen Grafiken, erfolgt die Darstellung als Saum genauer.

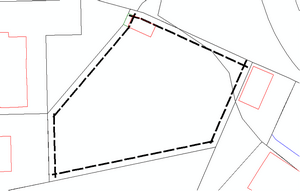

 Darstellung: Feature-Symbol |

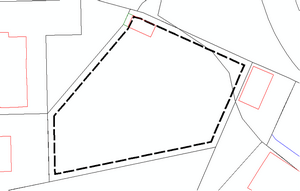

 Darstellung Saumlinie |
Auch bei relativ simplen Grafiken, erfolgt die Darstellung als Saum genauer.
