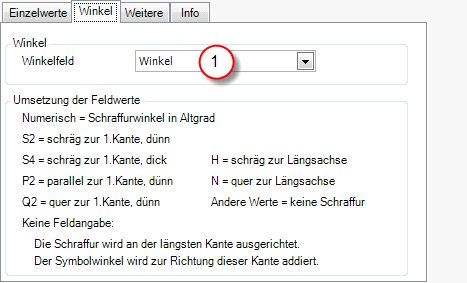

Registerkarte "Winkel"
Über die Registerkarte Winkel können Sie ein Feld auswählen, das den Schraffurwinkel angibt.
Das ausgewählte Winkelfeld muß vom Typ Text sein. Für die Objekte der Karte können in das Winkelfeld folgende Werte (1. Spalte) eingestellt werden.
<keines> |
Wenn unter Winkelfeld (1) <keines> eingestellt ist, wird die Einstellung aus der Symbolik (10) für das Wertefeld übernommen. |
|
Zahlenwert (numerisch): |
Mit dem im Winkelfeld eingetragenen Wert, wird als Absolutwert (Beispiel 0) schraffiert. |
|
S2 |
Die Schraffur wird schräg zur 1. Kante des Objekts dünn gezeichnet |
|
S4 |
Die Schraffur wird schräg zur 1. Kante des Objekts dick gezeichnet |
|
P2 |
Die Schraffur wird parallel zur 1. Kante des Objekts dick gezeichnet |
|
Q2 |
Die Schraffur wird quer zur 1. Kante des Objekts dick gezeichnet |
|
H |
Die Schraffur wird schräg zur Längsachse gezeichnet |
|
N |
Die Schraffur wird quer zur Längsachse gezeichnet |
|
anderer |
Es wird keine Schraffur geteichnet. |
|
