Layout speichern

Speichert den aktuellen Zustand des Layouts mit all seinen Komponenten (Kartenbild + Titel, Legende, Maßstabsleiste, Nordpfeil, Texte,…) in eine von Ihnen festgelegte Layoutdatei (*.layout).

Layout laden

Falls in der Funktionsgruppe Layouts das gewünschte Layout nicht vorhanden ist, kann es über das Symbol von beliebiger Stelle her geladen werden.

Layoutblock speichern

Ein Layoutblock ist Teil eines Layouts (z.B. Plankopf oder Firmenlogo und Anschrift, die für weitere Layouts schnell verfügbar sein sollen). Die Funktion speichert alle selektierten Elemente in einen Layoutblock (*.layoutblock).

Layoutblock laden

Ein Layoutblock (z.B. ein Plankopfes oder Firmenlogo) kann in jedes Layout geladen werden.

Druckereinstellungen speichern

Speichert die aktuellen Druckereinstellungen (*.printer).

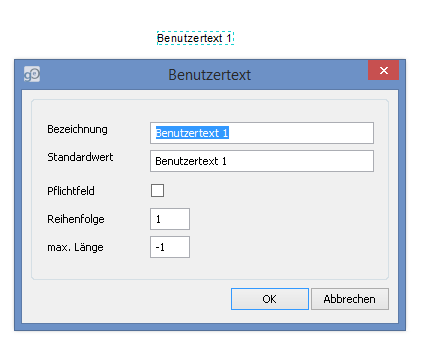

Benutzertext bearbeiten

Über diese Funktion können benutzerdefinierte Texte geändert werden. Wählen Sie dazu den zu bearbeitenden Text aus bevor Sie die Schaltfläche anklicken.

Benutzertext bearbeiten

Menü

Einfügen

Fügt spezielle Texte und Symbole ein.

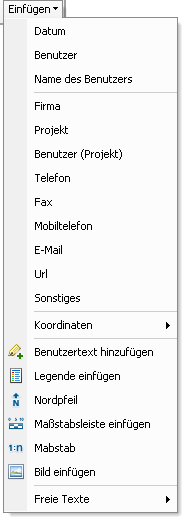

Menü einfügen

Datum

Fügt das aktuelle Systemdatum ein

Benutzer

Fügt den aktuell im Windows angemeldeten Benutzer ein

Name des Benutzers

Fügt den vollständigen Namen des aktuell im Windows angemeldeten Benutzers ein

Firma, Projekt, Benutzer (Projekt), Telefon, Fax, Mobiltelefon, E-Mail, Url, Sonstiges

Fügen Texte für vordefinierte Felder ein, die unter Menü Datei /Optionen… / Registerkarte Projekteinstellungen / Allgemein vergeben werden. Nicht befüllte Felder werden nicht im Layout eingefügt.

Koordinaten

Fügt die Eckkoordinaten des jeweiligen Datenrahmens ein

Benutzertext hinzufügen

Hier können Sie individuelle, namentlich benannte Texte definieren, die dann im Layout eingefügt werden.

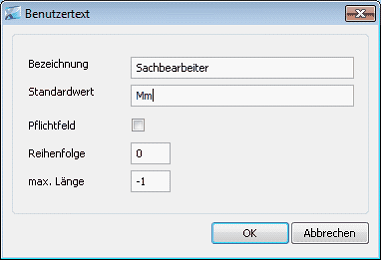

Benutzertext

Die Funktion Benutzertext ist hilfreich um erläuternde Layouttexte einzufügen, die keinen Standardwert enthalten.

Legende einfügen

Eine Legende informiert den Kartenleser über die Bedeutung der Symbole, die zur Darstellung der Objekte auf der Karte gewählt wurden. Sie enthält Symbolbeispiele mit kurzen Erläuterungstexten.

Wenn Sie die Features eines Layers mit einem Einzelsymbol darstellen, so wird der Layer in der Legende mit seinem eigenen Namen beschriftet – in der Abbildung mit den Beispielen Unfälle und Gebäude Naturbestand. Verwenden Sie dagegen mehrere Symbole, um die Features eines einzelnen Layers darzustellen, so wird der Name des Feldes, das für die Klassifizierung herangezogen wird, zur Überschrift in der Legende. Jede Kategorie wird dann mit dem entsprechenden Wert beschriftet – zum Beispiel Grundstücke, die nach dem Namen der Katastralgemeinde kategorisiert wurden.

Legenden haben Muster, die Beispiele der Kartensymbole zeigen. Die Symbolbeispiele in einer Legende zeigen entsprechend der Feature-Symbolisierung standardmäßig Punkte, gerade Linien oder Rechtecke.

Nordpfeil

Über die Funktion Nordpfeil steht Ihnen eine Auswahl an Darstellungsmöglichkeiten für Nordpfeile zur Verfügung. Im Kontextmenü des eingefügten Nordpfeils können Sie die Eigenschaften desselben aufrufen und nachträglich die Darstellung verändern.

Maßstabsleiste einfügen

Wählen Sie Maßstabsleiste einfügen, so öffnet sich der Dialog Maßstab, in dem Sie das Aussehen Ihrer Maßstabsleiste aussuchen können. Über das Kontextmenü der Maßstabsleiste können Sie deren Eigenschaften ändern. So können Sie neben der Anzahl der Abschnitte und deren Länge beispielsweise auch angeben, ob sich bei einer Maßstabsänderung die Länge des Balkens verändert (Adjustwidth), ob der Teilungswert angepasst wird (Adjustdivisionvalue) oder ob die Anzahl der Abschnitte erhöht oder erniedrigt wird (Adjustnumberofdivisions). Zusätzlich besteht die Möglichkeit, die Maßeinheiten selbst zu bestimmen oder auch die Textdarstellung.

Maßstab

Wählen Sie die Funktion Maßstab, so öffnet sich der Dialog Maßstabstext-Auswahl. Hier können Sie die gewünschte Darstellung des Maßstabes aus einer Liste aussuchen. Über das Kontextmenü des eingefügten Maßstabes können Sie dessen Eigenschaften noch verändern – so z.B. ob der Maßstab absolut oder relativ dargestellt wird, welche Einheiten verwendet werden sollen und wie diese in der Beschriftung aussieht (z.B. km statt Kilometer) und natürlich auch die Schriftart etc. in der Registerkarte Text.

Bild einfügen

Fügt ein Bild ein (über den Dateiauswahl-Dialog)

Freie Texte

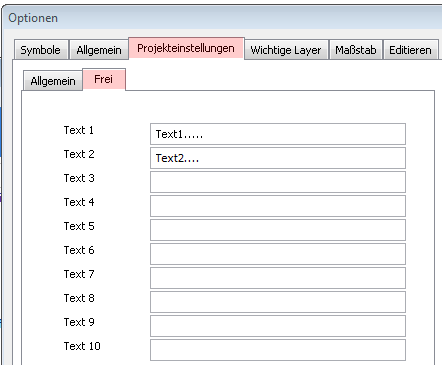

Einfügen von Texten für 10 vordefinierte Felder, die unter Menü Datei /Optionen… / Registerkarte Projekteinstellungen / Frei vergeben werden.
