Ploteinstellung

Im Plot-Dialog werden Einstellungen durchgeführt, welche die Plotausschnitte mit ausgewählten Grundstücken im passenden Maßstab erzeugen.

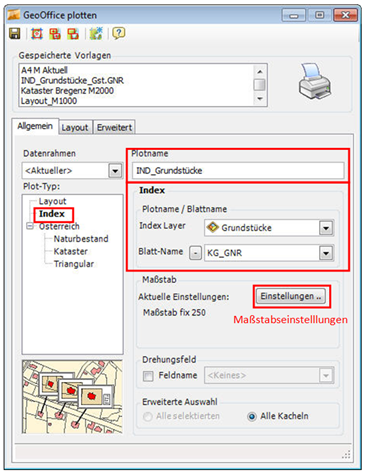

Der Plot-Typ wird auf Index eingestellt. Für den Plotnamen geben Sie IND_Grundstücke ein. Unter diesem Namen wird die Plotserie nach dem der Serienplot erzeugt ist, in der Registerkarte Plotten des Inhaltsverzeichnisses abgelegt.

Für den Indexlayer wählen Sie den Layer Grundstücke. Als Blatt-Name können Sie z.B. das Feld KG_GNR wählen.

Plot-Dialog – Plot-Typ Index

Plot-Dialog – Plot-Typ Index

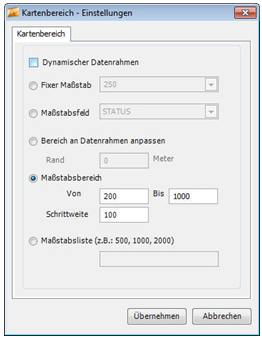

Über die Schaltfläche Einstellungen… gelangen Sie zu den Maßstabseinstellungen. Im Maßstabsfeld wählen Sie Maßstabsbereich von 200 bis 1000, Schrittweite 100. Abhängig von der Objektgröße (Größe eines Grundstücks) wird später beim Erzeugen der Plotausschnitte der Maßstab so gewählt, dass das Objekt gerade noch in den Datenrahmen der aktuellen Layoutvorlage passt.

Maßstabseinstellungen

Maßstabseinstellungen
