Sind alle Einstellungen gemacht, wird über Bereich zeigen der Bereich für die Objekte festgelegt. Durch Klick mit der linken Maustaste und ziehen der Maus bei gedrückter linker Maustaste, werden Objekte des ausgewählten Indexlayers ausgewählt.

Über die Schaltfläche Fertigstellen aus dem Plot-Dialog werden die Plotausschnitte erzeugt. Die Plotserie mit den Plotausschnitten wird im Inhaltsverzeichnis in der Registerkarte Plotten abgelegt.

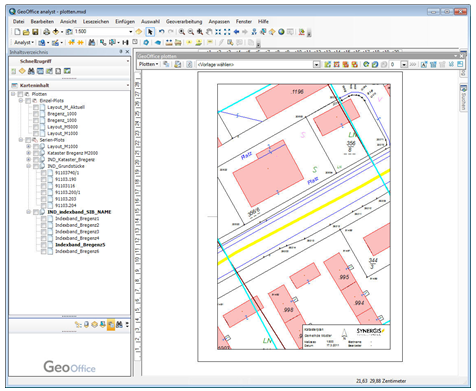

Bei den Einstellungen des Indexplots wurde die Drehung nicht berücksichtigt. Deshalb haben die Plotausschnitte alle eine Drehung von 0°, und die Indexobjekte werden nicht angepasst.

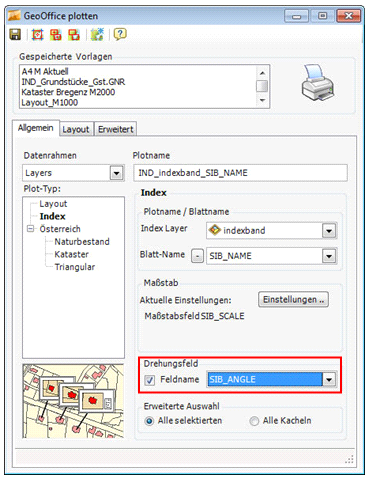

Wenn die Objekte gedreht dargestellt werden sollen müssen Sie noch das Drehungsfeld definieren. Wählen Sie als Drehungsfeld das Feld SIB_ANGLE aus.

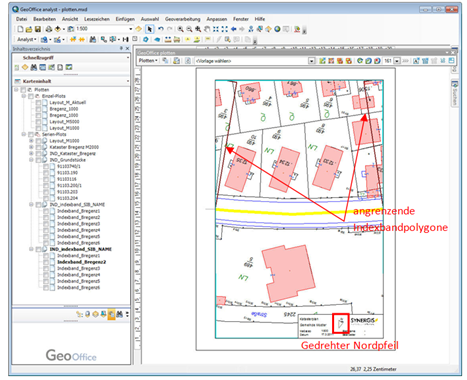

Wenn Sie die Plotausschnitte erneut erzeugen, sieht das Ergebnis folgendermaßen aus:
