Im Plot-Dialog werden die Einstellungen für den Indexplot durchgeführt. Ziel ist es Plotausschnitte mit den ausgewählten Polygonen, mit dem im Indexband-Assistenten angegebenen Maßstab zu erzeugen.

Der Plot-Typ wird auf Index eingestellt. Für den Indexlayer wählen Sie den Polygonlayer, der über den Indexband-Assistenten erzeugt wurde aus, z.B. indexband. Als Blatt-Name wählen Sie das Feld SIB_NAME aus. In diesem Feld steht der definierte Indexbandname inklusive einer Nummerierung, die identisch zur ID der Objekte ist. Der Plotname setzt sich automatisch aus dem gewählten Layer und Blatt-Name zusammen, wie in diesem Beispiel: IND_indexband_SIB_NAME. Diesen können Sie natürlich auch ändern. Unter diesem Namen wird die Plotserie nach dem der Serienplot erzeugt ist, in der Registerkarte Plotten des Inhaltsverzeichnisses abgelegt.

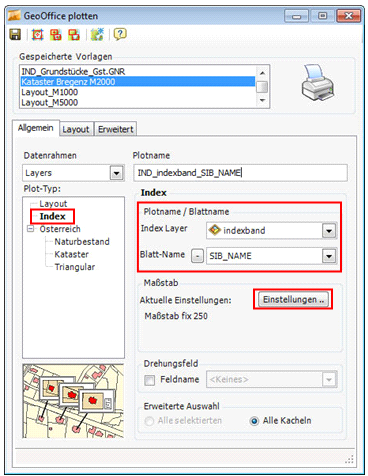

Plot-Dialog – Register Allgemein

Plot-Dialog – Register Allgemein



Über die Schaltfläche Einstellungen… gelangen Sie zum Dialog Maßstabseinstellungen. Wählen Sie im Dialog die Option Maßstabsfeld und wählen Sie das Feld SIB_SCALE aus. Der Maßstab wird aus diesem Feld ausgelesen. Das Feld beinhaltet den bei der Erstellung des Indexbandes angegebenen Maßstab.

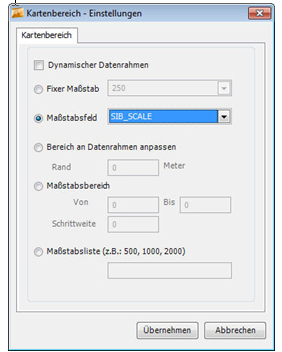

Maßstabseinstellungen

Maßstabseinstellungen
