Im letzten Teil des Indexband Assistenten müssen Sie die Größe des Datenrahmens im Layout angeben. Dabei stehen zwei Optionen zur Auswahl.

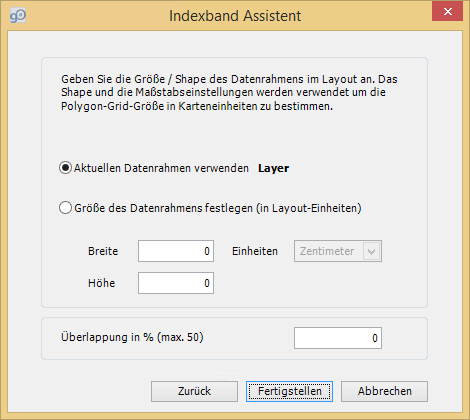

Indexband Assistent – 4

Indexband Assistent – 4



Aktuellen Datenrahmen verwenden

Wenn Sie diese Option wählen, dann wird die Größe des aktuellen Datenrahmens im Layout verwendet.

Größe des Datenrahmens festlegen

Bei dieser Option können Sie die Breite und die Höhe (in Zentimeter) des Datenrahmens im Layout festlegen.

Wenn Sie zuvor in den Maßstabseinstellungen die Option Absolut gewählt haben, ist nur diese Option auswählbar. Hier haben Sie dann auch nur die Möglichkeit die Breite zu definieren. Da das Verhältnis aus der absoluten Maßstabsgröße verwendet wird, und sich die Höhe automatisch berechnet.

Absolute Maßstabseinstellung: 100 x 200 Meter

Absolute Maßstabseinstellung: 100 x 200 Meter

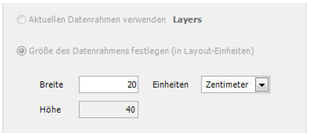

Eingabe der Breite von 20 Zentimetern, Höhe wurde automatisch mit 40 berechnet

Eingabe der Breite von 20 Zentimetern, Höhe wurde automatisch mit 40 berechnet

Überlappung in %

Für die Erstellung der Indexbandpolygone angegeben werden, zu wie viel % sich die Polygone überschneiden sollen. Der Maximalwert liegt bei 50%. Standardmäßig ist keine Überlappung eingestellt.



Klicken Sie auf Fertigstellen im Indexband Assistenten. Die Indexpolygone werden erzeugt.

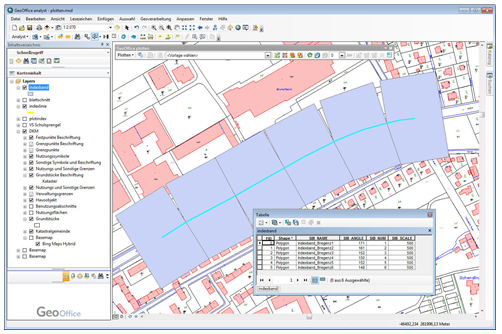

Indexband Objekte mit Attributtabelle

Indexband Objekte mit Attributtabelle



Jedes der Indexbandobjekte enthält Informationen in Form von Attributen, die für den Indexplot verwendet werden.
