Nach Aufruf der Funktion _img47 Bereich zeigen erfolgt ein Wechsel zur Datenansicht.

Durch Klick mit der linken Maustaste und ziehen der Maus bei gedrückter linker Maustaste, wird der Bereich für die Plotausschnitte definiert.

Gezeigter Bereich in der Datenansicht

Gezeigter Bereich in der Datenansicht

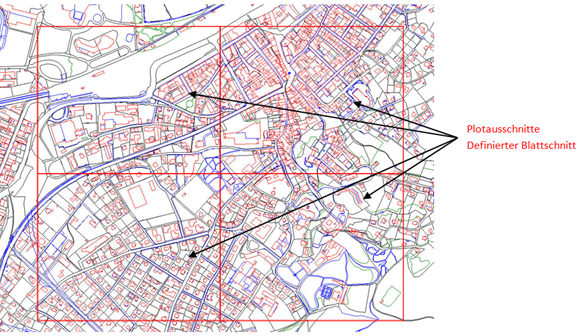

Die sich daraus ergebenden Plotausschnitte sind rot markiert. Im Gegensatz zu Position zeigen erfolgt hier die Rückkehr zum Dialog automatisch nach dem der Bereich gezeigt ist. Eine Änderung der Ausschnitte kann nur durch erneutes Aufrufen der Funktion Bereich zeigen erfolgen.

Die Größe des Plotausschnitts ergibt sich aus der Größe des Datenrahmens der Layoutvorlage in Verbindung mit dem eingestellten Maßstab. Weiter stehen hier zum Unterschied bei Position zeigen im Kontextmenü die Funktionen Drehen und Übernehmen nicht zur Verfügung. Im Kontextmenü befindet sich nur der Eintrag Bereich angeben.

Kontextmenü Funktion Bereich angeben

Kontextmenü Funktion Bereich angeben



Über die Funktion Bereich angeben können Sie die Koordinaten des gewünschten Blattschnittbereichs angeben. Dabei müssen folgende Koordinaten angegeben werden:

X-Min

Y-Min

X-Max

Y-Max

Koordinaten angeben

Koordinaten angeben



Über Vorschau wird der angegebene Bereich mit Plotausschnitten, die wieder durch einen roten Rahmen markiert sind, angezeigt. Mit Übernehmen werden die Plotausschnitte für den angegebenen Bereich erstellt.

Wenn Sie die Funktion Bereich angeben nicht verwenden, werden die Plotausschnitte über die Funktion Fertigstellen erzeugt.
