Die Funktion _img9 ist identisch zur Funktion Position zeigen aus dem Plot-Dialog. Für die aktuelle Plotvorlage kann ein Einzelplot erstellt werden.

Nach Auswahl der Funktion, kann auf der Karte mit Mausklick ein Bereich definiert oder ein Objekt ausgewählt werden.



Plot-Typ

Verhalten der Funktion Position zeigen

Layout / Blattschnitt

Bei einem Layoutplot oder definierten Blattschnitt wird mit Position zeigen der Bereich des Plotausschnittes durch einen rechteckigen roten Rahmen dargestellt.

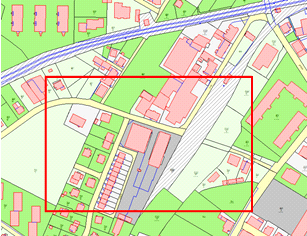

Plot-Typ Layout/Blattschnitt – Position zeigen

Plot-Typ Layout/Blattschnitt – Position zeigen



Durch ein erneutes Klicken in die Karte kann die Lage für den Plotausschnitt korrigiert werden.

Index

Bei einem Indexplot wird mit Position zeigen nicht der Bereich sondern das Objekt des gewählten Indexlayers markiert. Der Plotausschnitt ergibt sich nicht aus einem vordefinierten Bereich sondern aus der Ausdehnung des Objekts.

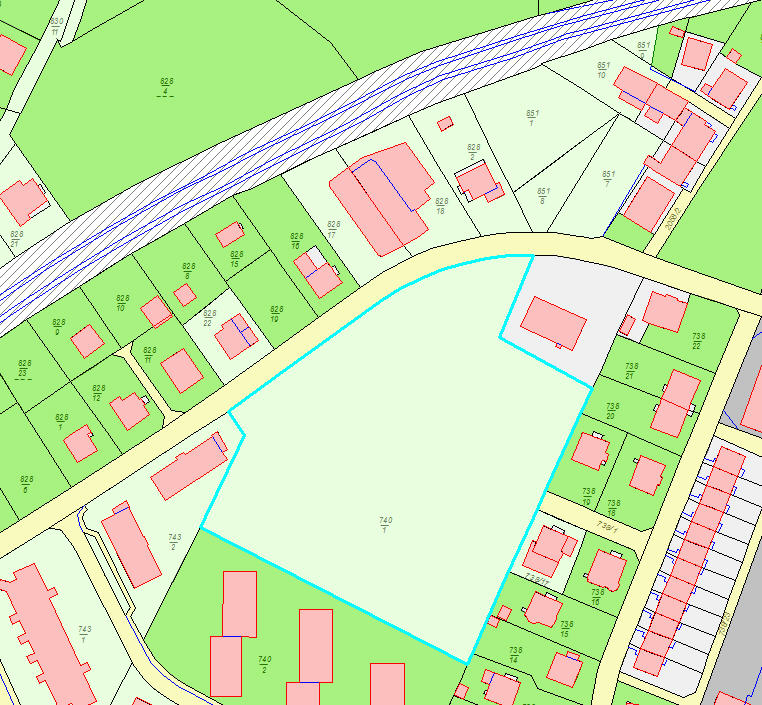

Plot-Typ Index– Position zeigen

Plot-Typ Index– Position zeigen





Erzeugt und im Plotregister abgelegt wird der Plotausschnitt entweder durch Doppelklick oder der Funktion Fertigstellen aus dem Kontextmenü.
