Die Funktion _img10 ist identisch zur Funktion Bereich zeigen aus dem Plot-Dialog. Für die aktuelle Plotvorlage kann mit der Funktion Bereich zeigen ein Serienplot erstellt werden.

Nach Aufruf der Funktion können ein Bereich in der Karte, oder mehrere Objekte gezeigt werden. Das Zeigen erfolgt bei gedrückter linker Maustaste und dem Ziehen der Maus.



Plot-Typ

Verhalten der Funktion Bereich zeigen

Layout / Blattschnitt

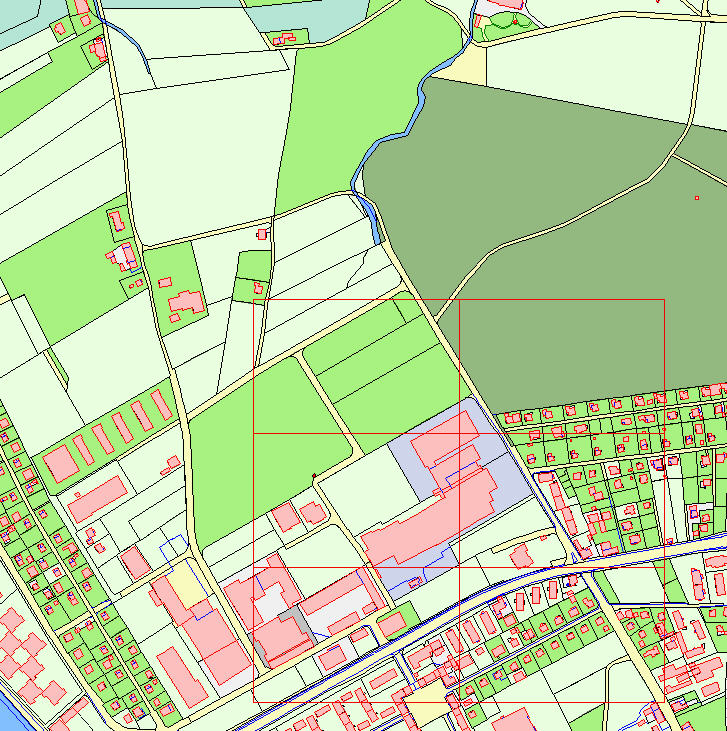

Bei einem Layoutplot oder definierten Blattschnitt werden mit Bereich zeigen die Bereiche des Plotausschnittes durch rechteckige rote Rahmen dargestellt.

Plot-Typ Layout/Blattschnitt – Bereich zeigen

Plot-Typ Layout/Blattschnitt – Bereich zeigen

Index

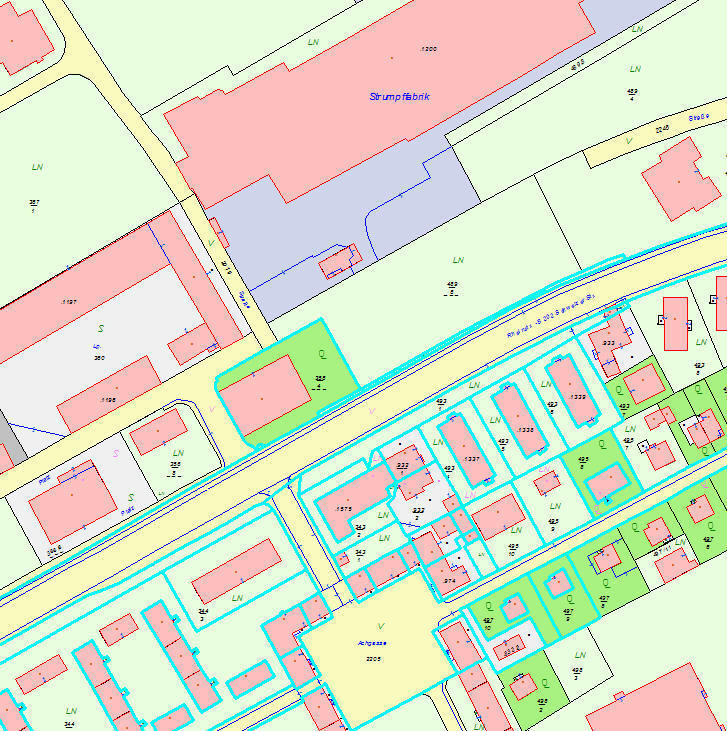

Bei einem Indexplot wird mit Bereich zeigen nicht der Bereich sondern die Objekte des gewählten Indexlayers markiert. Die Plotausschnitte ergeben sich nicht aus einem vordefinierten Bereich, sondern aus der Ausdehnung der Objekte.

Plot-Typ Index – Bereich zeigen

Plot-Typ Index – Bereich zeigen



Nach dem Aufziehen des gewünschten Bereichs für die Plotausschnitte erscheint die Meldung, ob die Serie mit den Seiten angelegt werden soll.

Plotserie anlegen?

Plotserie anlegen?



Bestätigen Sie diesen Dialog mit Ja. Daraufhin wird die Plotserie für den von Ihnen definierten Bereich in der Registerkarte Plotten angelegt.
