Bereich zeigen, Fertigstellen

Sind alle Einstellungen gemacht, werden über Bereich zeigen einige Objekte ausgewählt. Über die Schaltfläche Fertigstellen aus dem Plot-Dialog werden die Plotausschnitte erzeugt. Die Plotausschnitte werden im Inhaltsverzeichnis in der Registerkarte Plotten abgelegt.

Die Plotausschnitte wurden für das Indexobjekt in einem Maßstabsbereich von 1:250 bis 1:5000 erstellt. Der Ankerpunkt der Plotausschnitte ist immer die rechte obere Ecke. Die Plottausschnitte sehen beispielsweise folgendermaßen aus:

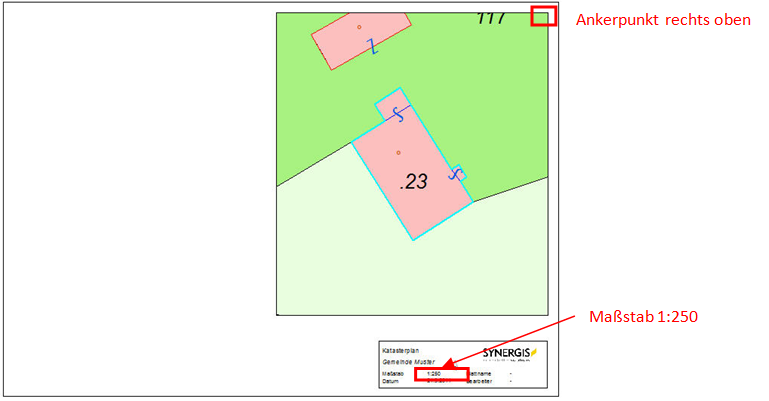

Indexplot mit dynamischen Datenrahmen – Maßstab 1:250

Indexplot mit dynamischen Datenrahmen – Maßstab 1:250

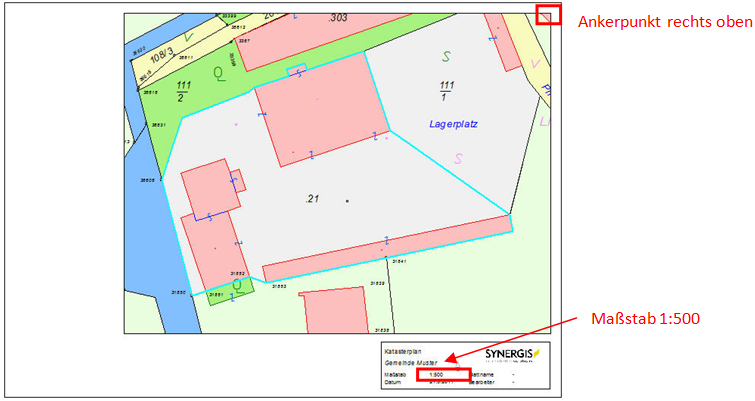

Indexplot mit dynamischen Datenrahmen – Maßstab 1:500

Indexplot mit dynamischen Datenrahmen – Maßstab 1:500

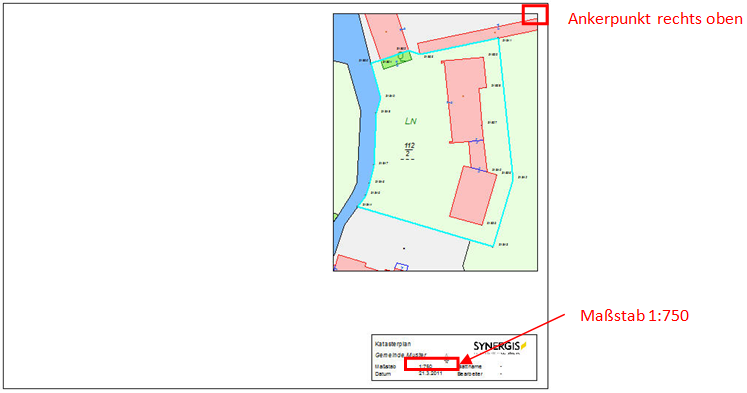

Indexplot mit dynamischen Datenrahmen – Maßstab 1:750

Indexplot mit dynamischen Datenrahmen – Maßstab 1:750

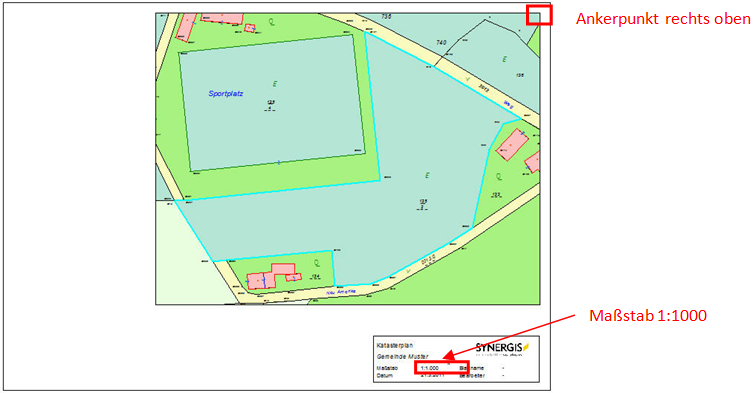

Indexplot mit dynamischen Datenrahmen – Maßstab 1:1000

Indexplot mit dynamischen Datenrahmen – Maßstab 1:1000

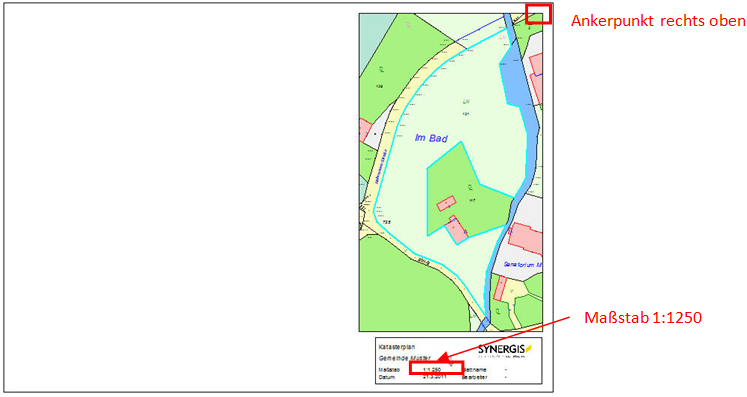

Indexplot mit dynamischen Datenrahmen – Maßstab 1:1250

Indexplot mit dynamischen Datenrahmen – Maßstab 1:1250
