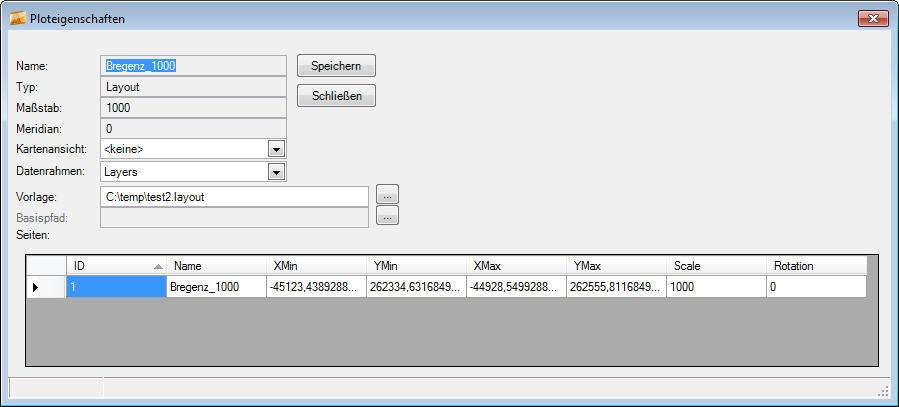

Name

Gibt den Namen des Plotausschnitts an.

Typ

Gibt den Plot-Typ an.

Maßstab

Gibt den Maßstab mit dem der Plotausschnitt erstellt wurde an.

Meridian

Wenn ein Plot vom Plot-Typ Blattschnitt erstellt wurde, wird der gewählte Meridian angezeigt.

Kartenansicht

Gibt an welche Kartenansicht im Plot hinterlegt wurde. Hier haben Sie die Möglichkeit die Kartenansicht nachträglich zu ändern.

Datenrahmen

Gibt an welcher Datenrahmen zur Erstellung des Plots gewählt wurde. Hier haben Sie die Möglichkeit den Datenrahmen nachträglich zu ändern.

Vorlage

Gibt an welches Layout im Plot verwendet wurde. Falls Sie vor der Erstellung des Plots in den Ploteinstellungen kein Layout gewählt haben, wird hier keines angeführt. Sie haben aber nachträglich die Möglichkeit hier ein Layout auszuwählen bzw. zu ändern.

Basispfad

Wenn Sie Ihren Indexplot mit Layouts erstellt haben, die aus einem Feld ausgelesen werden, dann wird im Feld Basispfad, der Pfad angegeben den Sie für Ihre Layoutvorlagen definiert haben.

Seiten

Gibt die Eigenschaften des Bereichs des Plotausschnittes an. Bei einem Einzelplot wird hier immer nur eine Seite angezeigt.

Folgende Attribute werden angegeben:

•ID
Eindeutige Nummer

•Name
Name des Plotausschnittes

•XMin
Position der X-Koordinate im linken unteren Eck des Bereichs.

•YMin
Position der Y-Koordinate im linken unteren Eck des Bereichs.

•XMax
Position der X-Koordinate im rechten oberen Eck des Bereichs.

•YMax
Position der Y-Koordinate im linken oberen Eck des Bereichs.

•Scale
Maßstab mit dem der Plot erstellt wurde.

•Rotation
Drehung mit der der Plot erstellt wurde.

Speichern

Speichert die von Ihnen durchgeführten Änderungen (z.B. Datenrahmen, Kartenansicht, Layoutvorlage) für den Plotausschnitt.

Schließen

Schließt den Ploteigenschaften Dialog.
