Der ausgewählte Plotausschnitt kann als Datei in unterschiedliche Formate exportiert werden:

PDF

JPEG

TIFF

BMP

AI

EMF

EPS

GIF

PNG

SVG

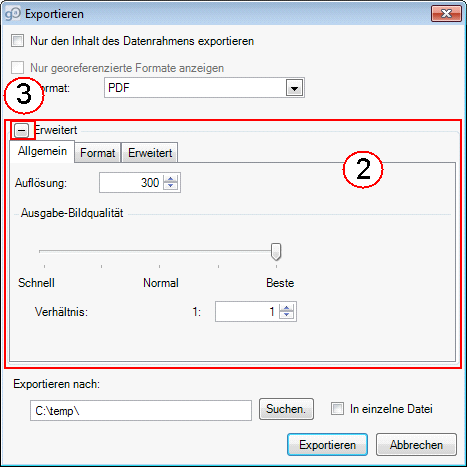

Exportieren

Exportieren



Nur den Inhalt des Datenrahmens exportieren

Wenn diese Option eingeschalten ist, wird nur der Inhalt des Datenrahmens exportiert – sprich ohne Layout, nur die Darstellung aus der Daten-Ansicht.

Nur georeferenzierte Formate anzeigen.

Plotausschnitte können als georeferenzierte Rasterdaten weitergegeben werden.

Georeferenzierte Formate (Formate mit Worldfile) sind:

JPEG

TIFF

BMP

GIF

PNG

Diese Option ist nur verfügbar wenn die Option nur den Inhalt des Datenrahmens exportieren eingeschaltet ist.

Erweitert

Der Bereich Erweitert (2) ist standardmäßig nicht sichtbar. Der Bereich kann über das _img53/_img54 (3) ein- und ausgeklappt werden. Innerhalb des Bereichs stehen Ihnen unterschiedliche Einstellungen, je nachdem welches Exportformat gewählt wurde, zur Verfügung. Dies können z.B. die Ausgabebildqualität, die Auflösung oder die Bildkomprimierung sein.

Exportieren nach

Wählen Sie das gewünschte Exportverzeichnis über _img105 aus.

In einzelne Datei

Die Option in einzelne Datei ermöglicht es mehrere Plots einer Serie in ein zusammengefasstes Dokument zu exportieren. Standardmäßig ist diese Option deaktiviert, dies bedeutet dass pro Plot aus der Serie ein einzelnes Dokument erstellt wird.

icon_warning

ACHTUNG!

Bitte beachten Sie, dass diese Option nur für PDFs verfügbar ist.

Exportieren

Der Export wird gestartet.

Abbrechen

Bricht den Exportdialog ab.
