Wie bei der Funktion Fertigstellen aus dem Plot-Dialog, werden bei der Funktion _img8 ein oder mehrere Plotausschnitte erzeugt. Im Gegensatz zur Funktion aus dem Plot-Dialog, wo meist ein Position zeigen oder Bereich zeigen vorangeht, arbeitet die Funktion Fertigstellen aus der Werkzeugleiste mit der aktuellen Plotvorlage.

Somit gibt es abhängig vom Plot-Typ, der mit der aktuellen Ploteinstellung verbunden ist, bestimmte Voraussetzungen um mit Fertigstellen Plotausschnitte zu erzeugen.



Plot-Typ

Verhalten der Funktion Fertigstellen

Layout

Die Maßstabseinstellung Aktuell muss gewählt sein, damit der Plot mittels Fertigstellen erstellt werden kann.

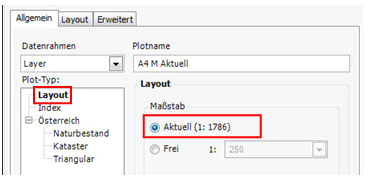

Plot-Typ Layout – aktueller Maßstab

Plot-Typ Layout – aktueller Maßstab

Index

Plotausschnitte werden über Fertigstellen erzeugt, wenn zuvor Indexobjekte übereinstimmend mit dem Indexlayer der aktuellen Ploteinstellung ausgewählt (über eine Selektion) wurden. Gibt es keine selektierten Indexobjekte, wird vorgeschlagen für alle Indexobjekte der Karte einen Plotausschnitt zu erzeugen. Die Selektion der Objekte kann über die Funktion Einzelplot, Serienplot gezeigter Bereich, Serienplot sichtbarer Bereich oder auch über die Standard Selektionswerkzeuge erfolgen.

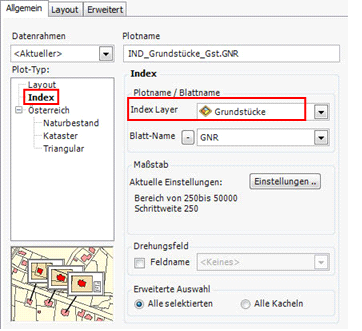

Plot-Typ Index – Indexlayer Grundstücke

Plot-Typ Index – Indexlayer Grundstücke

Blattschnitt

Für diesen Plot-Typ kann die Funktion Fertigstellen nicht angewendet werden.
