Layoutattribut einfügen

<< Klicken, um Inhaltsverzeichnis anzuzeigen >> Navigation: Befehlsreferenz:

Für ein oder mehrere Objekte eines Layers, kann ein ausgewähltes Attribut (Feld) angezeigt werden. Die Auswahl der Objekte für die das Attribut dargestellt werden soll, erfolgt entweder über eine Selektion, über einen Maskenlayer oder über die aktuelle Kartenansicht.

Layoutattribute können nur in der Layoutansicht eingefügt werden.

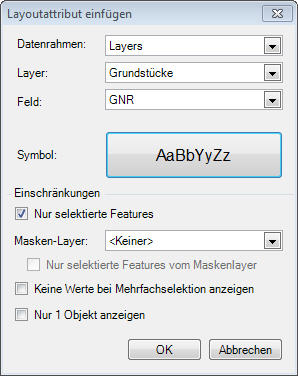

Layoutattribut einfügen

Datenrahmen

In der Auswahlliste stehen alle Datenrahmen zur Verfügung die sich im aktuell geöffneten Kartendokument (.mxd) befinden. Wählen Sie den Datenrahmen der den Layer beinhaltet für den Sie das Layoutattribut definieren möchten.

Layer

In der Auswahlliste stehen Ihnen alle Layer die sich im gewählten Datenrahmen befinden zur Verfügung. Wählen Sie den Layer aus, für den Sie ein Layoutattribut definieren möchten.

Feld

In der Auswahlliste stehen Ihnen alle Attribute (Felder) des gewählten Layers zur Verfügung. Wählen Sie das Attribut aus, dass Sie als Layoutattribut einfügen möchten.

Wird ein Feld mit ESRI Attributdomänen gewählt, werden ab der GeoOffice Version 10.6 SP3 die Domänenbeschreibungen anstatt der codierten Werte angezeigt.

Symbol

Hier nehmen Sie die Einstellungen für die Darstellung des Layoutattributes, wie z.B. Schriftart, Schriftgröße, Schriftfarbe, vor.

Einschränkungen:

Nur selektierte Features

Es werden nur die Werte von selektierten Objekten im Layout angezeigt. Diese Option kann dann verwendet werden, wenn beispielsweise, die Grundstücksnummer von selektierten Grundstücken angezeigt werden sollen.

Masken-Layer

Aus den Objekten des eingestellten Masken-Layer, wird ein umschließender Bereich ermittelt. Das Attribut (Feld) aller Objekte des zuvor eingestellten Layers, welche in diesem umschließenden Bereich liegen, wird angezeigt.

Nur selektierte Features vom Masken-Layer

Nur aus den selektierten Objekten des eingestellten Masken-Layer, wird ein umschließender Bereich ermittelt.

Keine Werte bei Mehrfachselektion anzeigen

Sobald mehr als ein Objekt des eingestellten Layers selektiert ist, werden mit dieser Option keine Werte mehr angezeigt.

Nur 1 Objekt anzeigen

Es wird nur das Attribut des ersten Objekts angezeigt, das gefunden wird.

Nach dem Bestätigen des Dialoges wird das Layoutattribut als Grafiksymbol in der Karte erzeugt. Dieses Grafiksymbol kann beliebig positioniert werden.

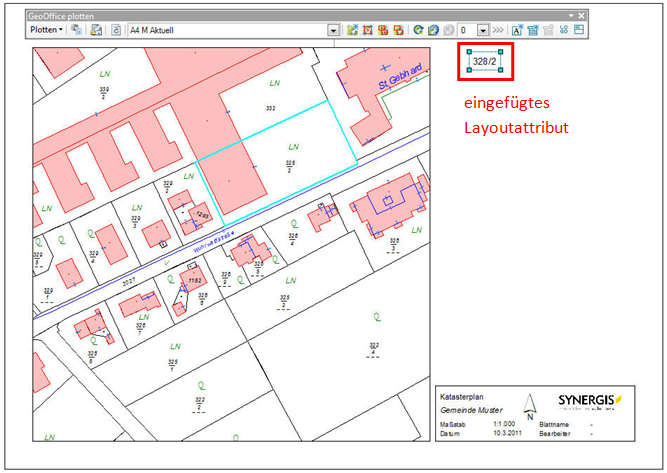

Eingefügtes Layouattribut

Abbrechen

Es wird kein Layoutattribut eingefügt.

Wenn bei der Definition des Layoutattributes keine Einschränkungen eingestellt werden, wird automatisch der aktuelle Kartenausschnitt zur Darstellung der Attribute verwendet.

ACHTUNG!

Vermeiden Sie gleichnamige Layer in Ihrem Kartenprojekt. Wenn Layer mit gleichem Namen vorhanden sind, bezieht sich das Layoutattribut immer auf den ersten Layer der im Inhaltsverzeichnis gefunden wird.
