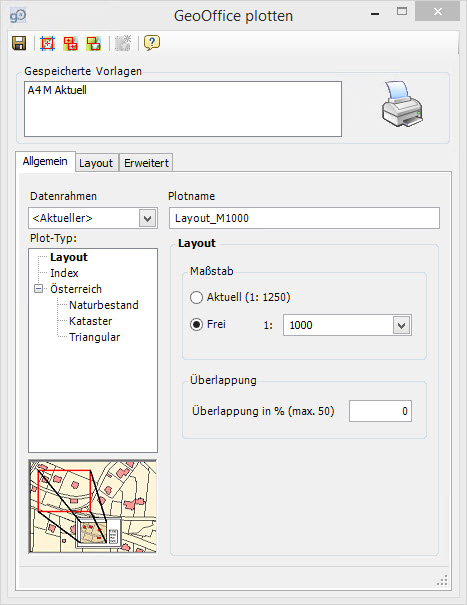

Im Plot-Dialog werden die Einstellungen für den Plot sowie für die Plotvorlage vorgenommen. Aufgerufen wird der Dialog über die Werkzeugleiste GeoOffice plotten. Der Plot-Dialog ist in drei Registerkarten unterteilt:

•Allgemein

•Layout

•Erweitert



Die wichtigsten Einstellungen im Plot-Dialog sind:

•Auswahl des Plot-Typs:

oLayoutplot

oIndexplot

oBlattschnitt

•Auswahl des Datenrahmens

•Maßstabseinstellungen

•Auswahl eines Layouts

•Drehung des Datenrahmens

•Keine leeren Ausschnitte



Alle Ploteinstellungen innerhalb des Plot-Dialogs können über die Funktion Als Vorlage speichern unter einem frei gewählten Namen gespeichert werden. Eine Liste aller gespeicherten Voreinstellungen befindet sich sowohl im Plot-Dialog als auch in der Werkzeugleiste GeoOffice plotten.

Mit den Bereichsdefinitionsfunktionen Position zeigen, Bereich zeigen und Sichtbarer Bereich können Sie die Plotbereiche oder die Objekte für die Plotausschnitte definieren.

Fertigstellen erzeugt die Plotausschnitte mit den aktuellen Einstellungen aus dem Plot-Dialog und legt sie im Inhaltsverzeichnis in der Registerkarte Plotten ab.
