Im Plot-Dialog werden Einstellungen durchgeführt, welche wir brauchen um den Weg als Objekt zu plotten.

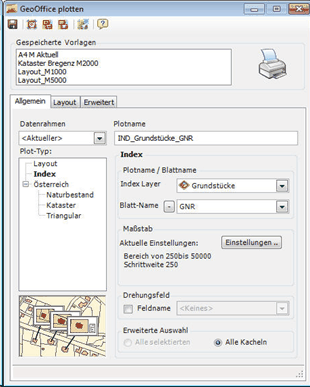

Der Plot-Typ wird auf Index eingestellt. Unter diesem Namen wird der Plotausschnitt in der Registerkarte Plotten aus dem Inhaltsverzeichnis abgelegt. Der Blattname muss sich auf eines der Attributfelder des Index Layers beziehen. Für den Indexlayer wählen Sie den Layer Grundstücke. Als Blattname wählen Sie das Feld GNR. Der Plotname setzt sich automatisch aus den gewählten Feldern zusammen und lautet IND_Grundstücke_GNR.

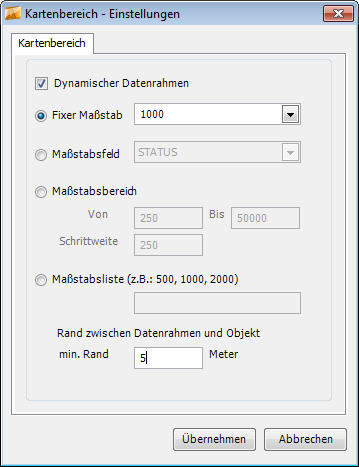

Bei den Einstellungen… Maßstab wählen Sie die Option Dynamischer Datenrahmen und Fixer Maßstab, mit einem Maßstab von z.B 1:1000. Eine Variante zum fixen Maßstab wäre ein Maßstabsfeld, sofern der Index Layer solch ein Feld besitzt. Für Rand zwischen Datenrahmen und Objekt geben Sie 5 Meter ein.
