Zur Erstellung eines Plots wird zuvor eine Plotvorlage angelegt. Rufen Sie dazu den plot dialog Plot-Dialog aus der GeoOffice plotten Werkzeugleiste auf.

Wählen Sie als Plot-Typ den Typ Layout (1) aus und tragen Sie unter der Maßstabseinstellung Frei den Wert 1000 (2) ein.

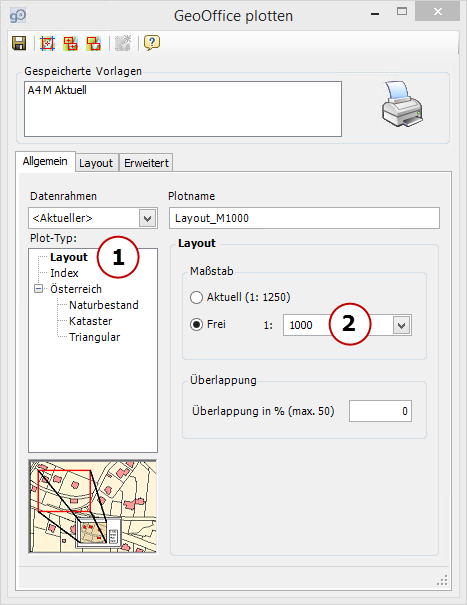

Plottyp Layout – Maßstab 1:1000

Plottyp Layout – Maßstab 1:1000



Wechseln Sie nun auf die Registerkarte Layout und laden (3) Sie die vordefinierte Vorlage A4 quer DKM. Die Vorlage befindet sich nach der Installation von GeoOffice plotten standardmäßig im Verzeichnis C:\Program Files\VertiGIS\GeoOffice\Configuration\Layouts.

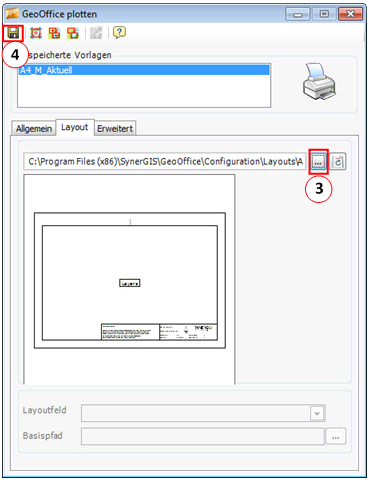

Layout wählen

Layout wählen



Speichern Sie nun Ihre Einstellungen über die Schaltfläche Als Vorlage speichern… (4) unter einem beliebigen Namen (z.B. Layout_M1000) und schließen Sie den Plot-Dialog.

In der Werkzeugleiste GeoOffice plotten können Sie nun Ihre angelegte Plotvorlage auswählen und anhand dieser Einzel- und Serienplots erstellen.



icon_comment

Bei GeoOffice Versionen, die älter als 10.9 sind, wurden die Installations- und Konfigurationsdateien standardmäßig unter dem Pfad C:\Program Files (x86)\SynerGIS\GeoOffice abgelegt.
