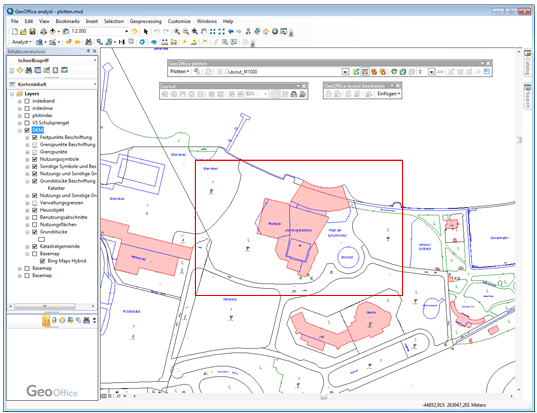

Sind alle Einstellungen gemacht, wird über die Funktion Position zeigen der Bereich für den Plotausschnitt gesetzt. In der Datenansicht wird die linke Maustaste gedrückt. Die Position des Mauszeigers entspricht dem Zentrum des Plotausschnitts. Die Position des Ausschnitts kann durch erneutes Klicken mit der Maustaste an einer anderen Stelle beliebig oft korrigiert werden. Die Größe des Plotausschnittes ist von zwei Faktoren abhängig.

•Eingestellter Maßstab

•Größe des Datenrahmens in der Layoutvorlage





Bevor der Plotausschnitt durch Übernehmen erzeugt wird, kann dieser über die Funktion Drehen und Verschieben aus dem Kontextmenü frei gedreht und verschoben werden.

Um den Plotausschnitt zu übernehmen gibt es zwei Möglichkeiten.

•Doppelklick in der Karte

•Rechte Maustaste - Übernehmen

Über die Schaltfläche Fertigstellen aus dem Plot-Dialog wird der Plotausschnitt erzeugt und im Inhaltsverzeichnis in der Registerkarte Plotten abgelegt
