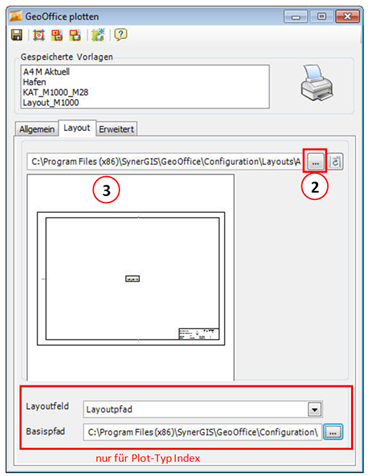

In der Registerkarte Layout können Sie über (2) eine VertiGIS Layoutvorlage auswählen. Sie können auch während Sie den Plotbereich festlegen, die Layoutvorlage ändern, falls z.B. eine A4 Vorlage den gewünschten Bereich im gewählten Maßstab nicht umschließt.

Über die Funktion Aktualisieren wird die Darstellung der Layoutvorlage im Vorschaufenster (3) aktualisiert.



Die Auswahlfelder Layoutfeld und Basispfad stehen Ihnen nur beim Plot-Typ Index zur Verfügung. Wenn Sie sich für den Plot-Typ Layout oder Blattschnitt entschieden haben, werden diese beiden Auswahlmöglichkeiten ausgegraut dargestellt.

Die Felder ermöglichen es, das Layout aus einem Attribut der Index-Feature-Class auszulesen. Der Vorteil dabei ist, dass für jedes Feature des Indexlayers ein anderes Layout verwendet werden kann.

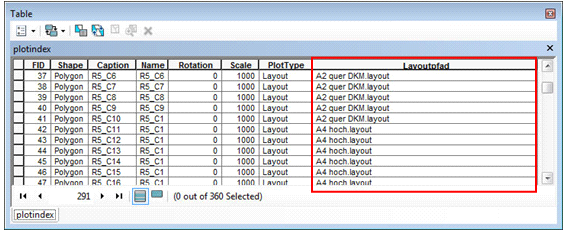

Beim Layoutfeld wird das Attribut (Feld) des Indexlayers angegeben, dass die Layouts beinhaltet. Im Bespiel ist dies das Feld Layoutpfad. Dieses Feld beinhaltet unterschiedliche Layouts (z.B. A2 quer DKM.layout oder A4 hoch.layout) für die einzelnen Features des Indexlayers.



Im Basispfad muss der Pfad angegeben werden, in dem sich die Layouts, wie sie in der Attributtabelle abgespeichert sind, befinden. Im Beispiel ist dies der Standardpfad für die Layouts nach der Installation: C:\Program Files (x86)\VertiGIS\GeoOffice\Configuration\Layouts.

Beim Erstellen der Plotausschnitte wird für jedes Indexfeature das abgespeicherte Layout aus dem Basispfad geladen.

Über die Funktion Als Vorlage speichern… kann die aktuell verwendete Layoutvorlage mit einer Plotvorlage verknüpft werden.
