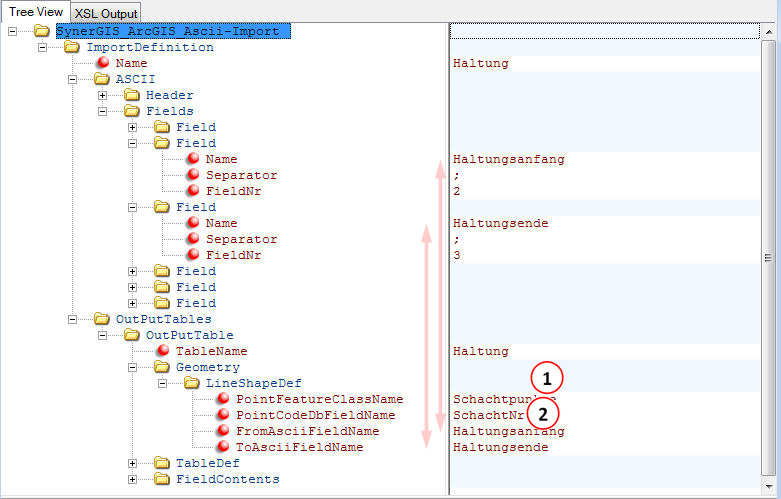

Mit diesem Ordner wird definiert, dass es sich um eine Linien-Feature-Class handelt.



Der Ordner muss folgende Attribute enthalten:

•PointFeatureClasName (1)
Name der existierenden Punkt-Feature-Class.
(Schachtpunkte aus dem Import des vorhergehenden Beispiels)

•PointCodeDbFieldName (2)
Der Feldname aus der Punkt-Feature-Class der den Punktcode für die Punktobjekte enthält. Die Werte aus den Spalten Haltungsanfang und Haltungsende werden mit dem Codefeld der Punktobjekte verglichen.

•FromAsciiFieldName
Ist der Name der ASCII-Felddefinition, der den Punktcode für den Linienbeginn enthält.
(in unserem Beispiel Haltungsanfang)

•ToAsciiFieldName
Ist der Name der ASCII-Felddefinition, der den Punktcode für das Linienende enthält.
(in unserem Beispiel Haltungsende)

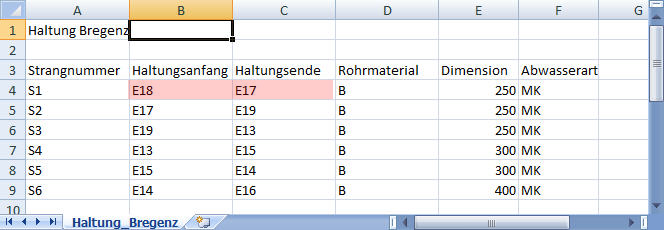

Beispiel: Über Haltungsanfang und Haltungsende wird aus der Linenimportdatei die Codewerte ausgelesen.

z.b. E18 und E17.

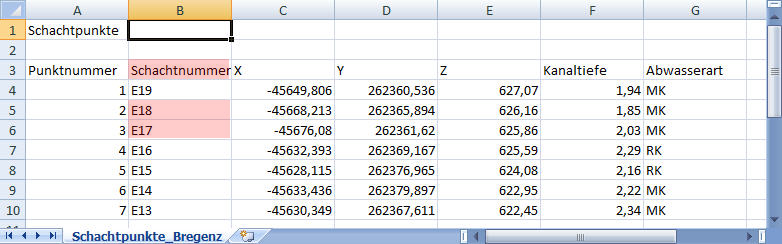

Im Attribut SchachtNr (2) der Feature-Class Schachtpunkte (1) wird nach diesen Codewerten gesucht. Wird der Codewert (E17, E18) gefunden, können die zugehörigen Koordinaten für die Linie ausgewertet werden.
