Hintergrund

In der Bestandsaufnahme für ein Raumordnungskonzept werden unter anderem Gefahrenzonen dargestellt, welche unter Umständen aufgrund ihrer zugrunde liegenden Modellrechnung eine komplexe Geometrie aufweisen. Diese Zonen weisen gemäß der Planzeichenverordnung eine aufwändige Darstellung auf, welche in seltenen Fällen zu Darstellungsproblemen führen kann.



Sollte es aufgrund der komplexen Geometrien einer Zone zu Performanceproblemen oder unvollständiger Darstellung führen, kann die Darstellung folgender Layer alternativ auch über ESRI-Repräsentationen erfolgen. Im Unterverzeichnis ..\Layerfiles\Bestand\Representations lyr finden Sie Vorlagen für folgende Gefahrenzonen:



•Gefahrenzonen brauner Hinweisbereich betr. Teil.lyr

•Gefahrenzonen brauner Hinweisbereich Randlinie betr. Teil.lyr

•Gefahrenzonen brauner Hinweisbereich Randlinie, Fläche.lyr

•Gefahrenzonen brauner Hinweisbereich, Fläche.lyr

•Gefahrenzonen Flussbau.lyr

•Gefahrenzonen Lawine betr. Teil.lyr

•Gefahrenzonen Lawine.lyr

•Gefahrenzonen violetter Hinweisbereich betr. Teil.lyr

•Gefahrenzonen violetter Hinweisbereich.lyr

•Gefahrenzonen Wildbach betr. Teil.lyr

•Gefahrenzonen Wildbach.lyr

•Hochw30 betr. Teil.lyr

•Hochw100 betr. Teil.lyr

•Hochw300 betr. Teil.lyr

•Hochwasser 30-Jährig.lyr

•Hochwasser 100-Jährig.lyr

•Hochwasser 300-Jährig.lyr

Vorgehen am Beispiel Gefahrenzonen Wildbach

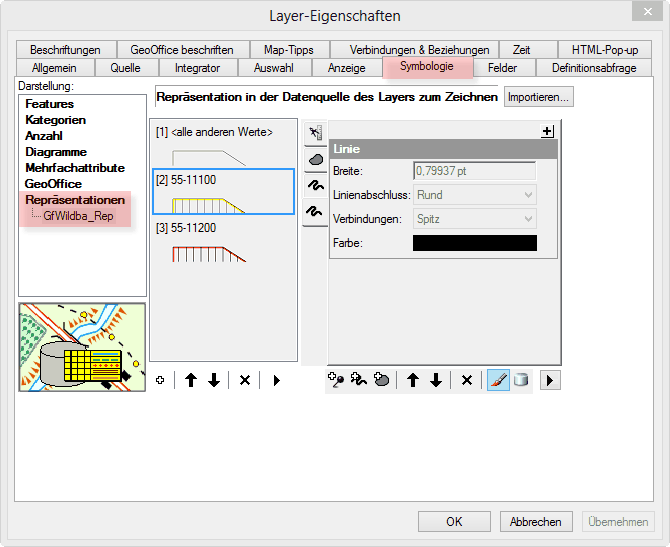

Variante 1: Umschalten der Darstellung von "GeoOffice" auf "Repräsentationen". Diese Option finden Sie unter den Layer-Eigenschafte (Doppelklick des Layers im Karteninhalt) unter dem Reiter "Symbologie".



•Vorteil: einfacher Wechsel der Darstellung

•Nachteil: Umschalten auf GeoOffice Darstellung nicht mögliche. Standardlayerfile muss gegebenenfalls neu hinzugefügt werden.





Variante 2: Hinzufügen des Repräsentation-Layerfiles.

•Vorteil: Beide Darstellungen sind im Karteninhalt enthalten. Einfaches Umschalten ist möglich.

•Nachteil: Ein extra Layerfile muss hinzugefügt werden.

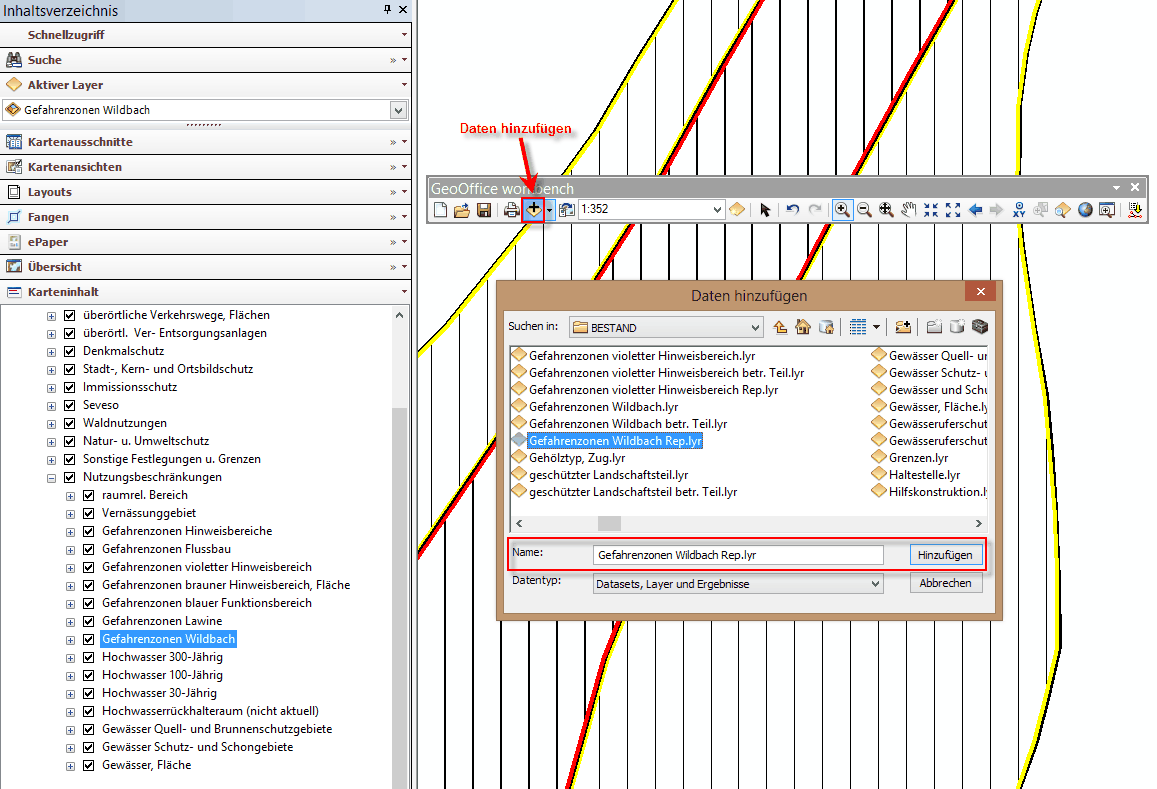

1.Hinzufügen des Layerfiles über "Daten hinzufügen":

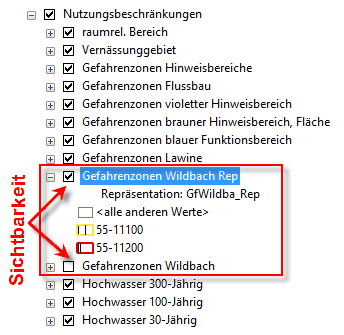

2.Verschieben des hinzugefügten Layers an die entsprechende Stelle des Karteninhaltes (Drag & Drop) und Verändern der Sichtbarkeit > Häkchen des entsprechenden Standardlayers entfernen, damit keine Überlagerungsdarstellungen zu Stande kommen.




3.Gegebenenfalls über die Eigenschaften des Layers die Quelle überprüfen und anpassen.
