Um Überlappungen in der Widmungsebene zu vermeiden, werden die Ersichtlichmachungen Bundesstraßen (-Tunnel), Landesstraßen (-Tunnel), Fließende und stehende Gewässer sowie Flugplätze ab der Raumplanungsversion 10.5 nicht mehr im Layer Bauland Freiland Verkehrsflächen dargestellt, sondern in eigenen Layern und Feature-Classes.

Da bislang diese Ersichtlichmachungen als Widmung vorhanden waren und nach dem Update noch immer vorhanden sind, müssen die Widmungen in die Ersichtlichmachungen übernommen werden.

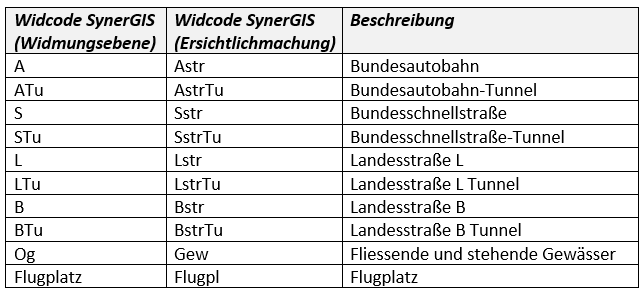

Folgende Ersichtlichmachungen sind im Detail betroffen:



Um die Kenntlichmachung pro Widcode in die Ersichtlichmachungen zu übernehmen, kann wie folgt vorgegangen werden:

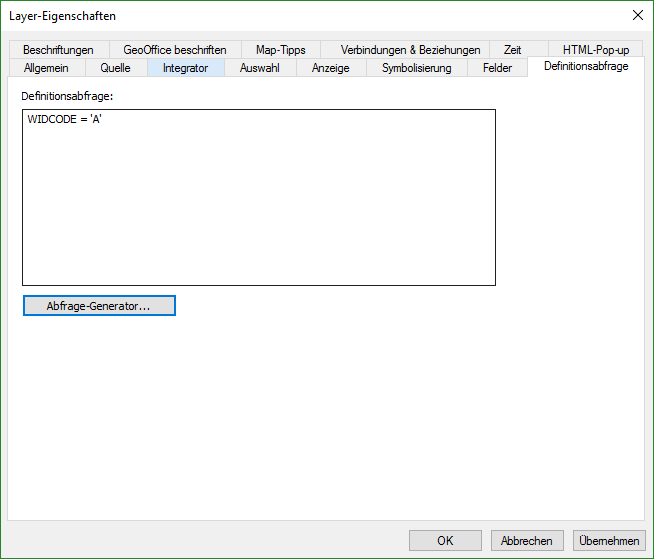

1.Erstellen Sie am Layer Bauland Freiland Verkehrsflächen eine Definitionsabfrage auf einen der in der Tabelle angeführten Widcodes. Öffnen Sie dazu die Layer-Eigenschaften und wechseln Sie auf das Register Definitionsabfragen. Sie können die Abfrage direkt in das abgebildete Fenster eintragen oder die Abfrage mittels Abfrage-Generator erstellen. Für die bestehenden Bundesautobahnen (Widcode A) sieht die Abfrage z.B. so aus: WIDCODE = 'A'.

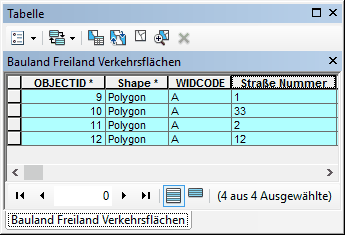

In der Attributtabelle werden daraufhin nur noch die Objekte mit diesem Widcode dargestellt.

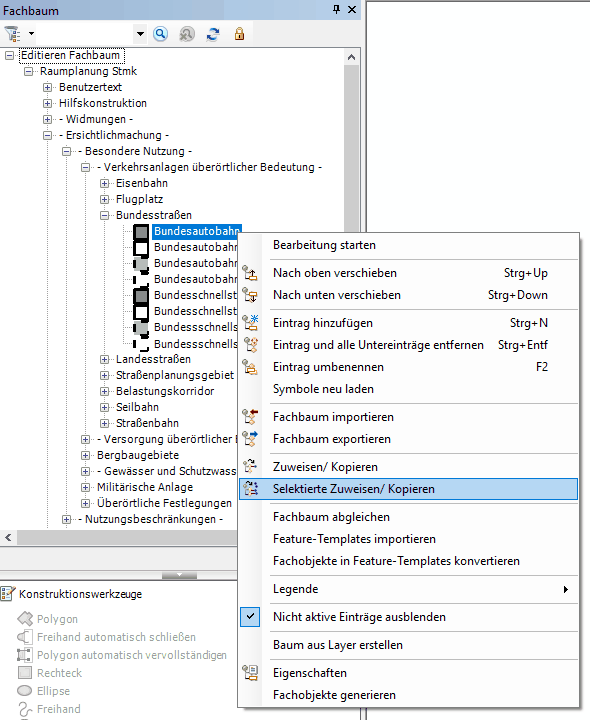

2.Als Nächstes werden die Bundesautobahnen in die Ersichtlichmachungen hochkopiert. Selektieren Sie dazu alle Flächen in der Attributtabelle und stellen Sie sich im Fachbaum unter den Ersichtlichmachungen > Besondere Nutzung > Verkehrsanlagen überörtlicher Bedeutung > Bundesstraßen auf das entsprechende Fachobjekt, in diesem Fall: Bundesautobahn.




3.Klicken Sie auf die rechte Maustaste und wählen Sie Selektierte Zuweisen/Kopieren.




4.Die Bundesautobahnen sind nun in der Ebene der Ersichtlichmachungen vorhanden. Den bestehenden Bundesautobahnen am Layer Widmungen muss eine Freiland-Widmung zugewiesen werden. Selektieren Sie erneut alle Datensätze wie zu Beginn von Schritt 2 beschrieben und wechseln Sie auf das Widmungsfachobjekt. Mittels Selektierte Zuweisen/Kopieren können wieder die Objekte der gewünschten Freiland-Widmung zugewiesen werden.




5.Wiederholen Sie den Vorgang für die restlichen in der Tabelle angeführten Verkehrsanlagen sowie für die Gewässer und Flugplätze.

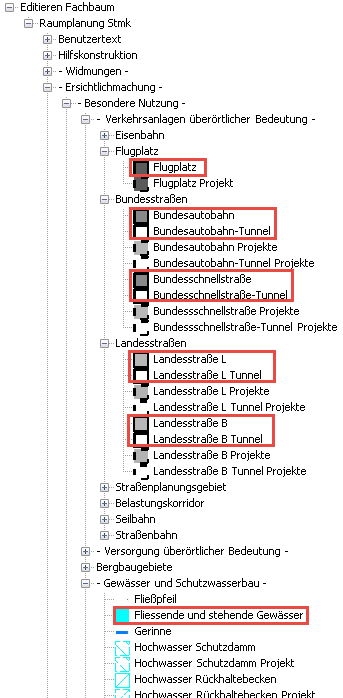

Die dazugehörigen Fachobjekte in den Ersichtlichmachungen sind folgende:
