Seit der im Oktober 2016 veröffentlichen Planzeichenverordnung zum neuen TROG werden die Kenntlichmachungen von bestehenden Verkehrsflächen und der Freilandwidmungen Bahn, Schifffahrt, Flugplätze und Gewässer nicht mehr in der Ebene der Flächenwidmung dargestellt, sondern im Bestand.

Da bislang diese Kenntlichmachungen als Widmung vorhanden waren und nach dem Update noch immer vorhanden sind, müssen die Widmungen in den Bestand übernommen werden. Die zugrundeliegende Widmung soll eine Freiland Widmung sein.

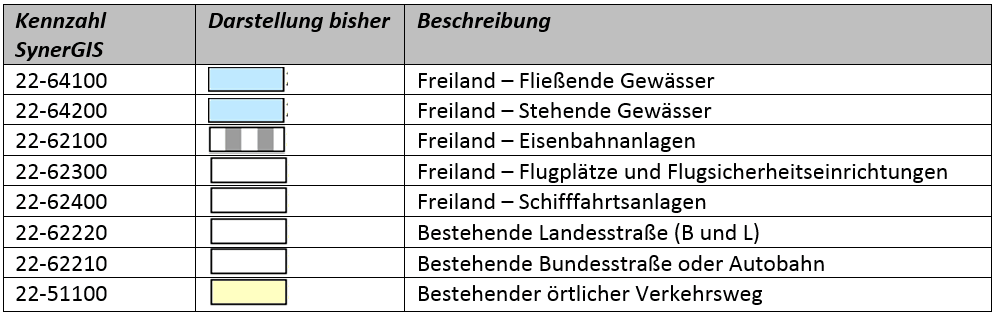

Dies betrifft folgende Kenntlichmachungen:



Um die Kenntlichmachung pro Kennzahl in den Bestand zu übernehmen, kann wie folgt vorgegangen werden:

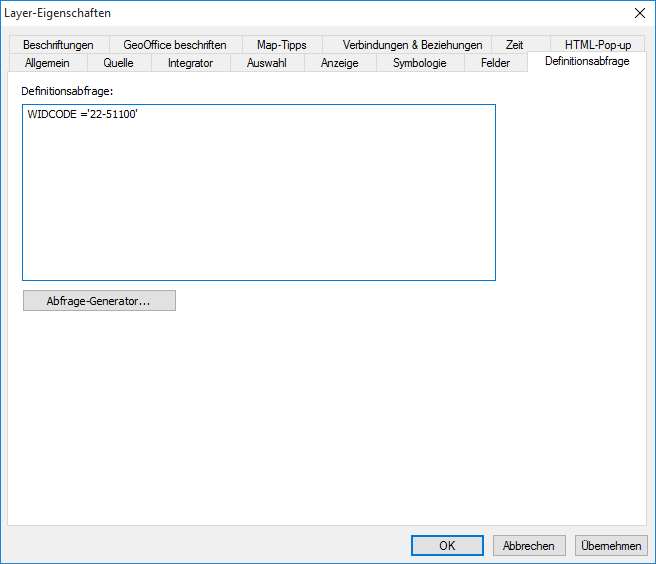

1.Erstellen Sie am Layer Widmungen eine Definitionsabfrage auf einen der in der Tabelle angeführten Kennzahlen. Öffnen Sie dazu die Layereigenschaften und wechseln Sie auf den Register Definitionsabfragen. Sie können die Abfrage direkt in das abgebildete Fenster eintragen oder die Abfrage mittels Abfrage-Generator erstellen. Für die bestehenden örtlichen Verkehrswege (Kennzahl 22-51100) sieht die Abfrage z.B. so aus: WIDCODE = ‘22-51100‘.

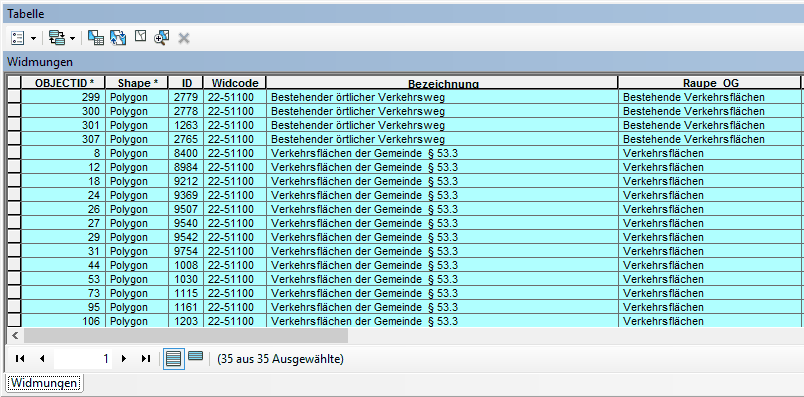

In der Attributtabelle werden daraufhin nur noch die Objekte mit diesem Widcode dargestellt.

2.Als Nächstes werden die Verkehrsflächen in den Bestand hochkopiert. Selektieren Sie dazu alle Flächen in der Attributtabelle und stellen Sie sich im Fachbaum unter der Bestandsaufnahme > Infrastruktur > Verkehrsinfrastruktur > Örtliches Straßennetz auf das entsprechende Fachobjekt z.B. Gemeindestraße.

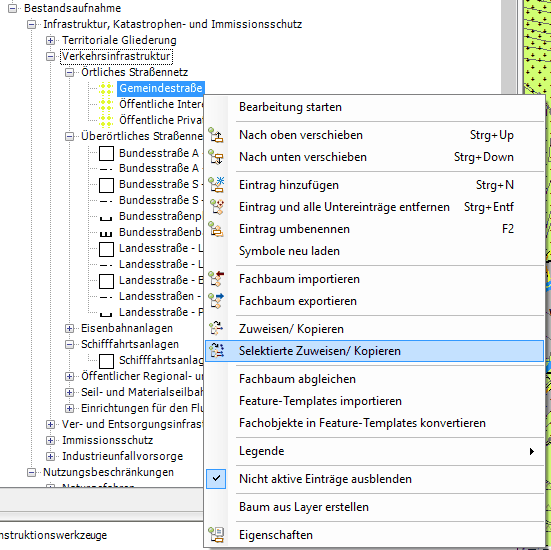

Klicken Sie auf die rechte Maustaste und wählen Sie Selektierte Zuweisen/Kopieren.

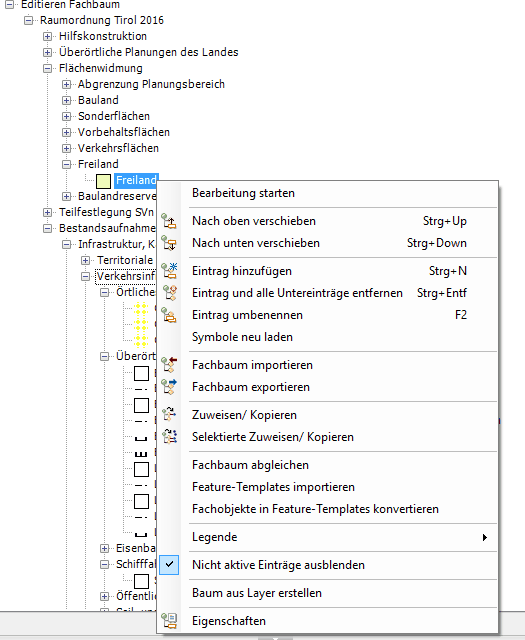

3.Die Straßen sind nun in der Bestandsdatenbanken vorhanden. Die bestehenden Verkehrsflächen am Layer Widmungen müssen in ein Freiland umgewidmet werden. Selektieren Sie erneut alle Datensätze und wechseln Sie auf das Freiland Fachobjekt. Mittels Selektierte Zuweisen/Kopieren werden die Objekte dem Freiland zugewiesen.


4.Wiederholen Sie den Vorgang für die Freilandwidmungen Gewässer, Eisenbahn, Flugplatz und Schifffahrtsanlagen.



Die dazugehörigen Fachobjekte in der Bestandsaufnahme sind folgende:

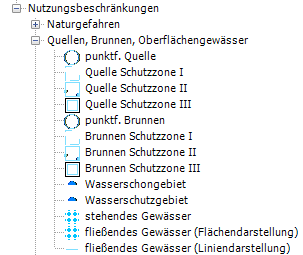

•Gewässer:

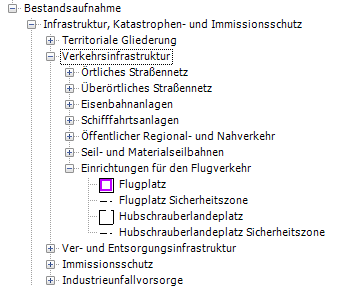

•Flugplatz:

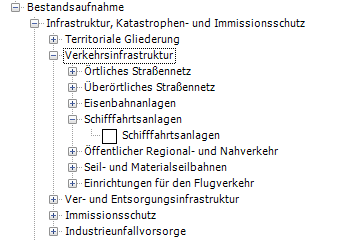

•Schifffahrtsanlage:

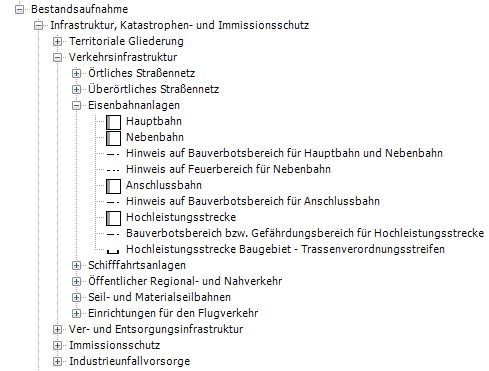

•Bahn:

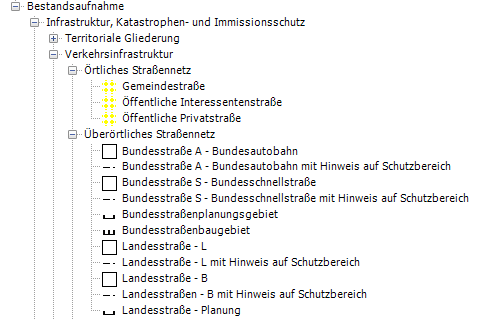

•Bestehende Landesstraße (B und L) /Bestehende Bundesstraße oder Autobahn:




Wenn die Daten fertig übernommen worden sind, muss die Definitionsabfrage am Layer Widmungen wieder entfernt werden.

In der Bestandsaufnahme.mxd und der Raumordnungskonzept.mxd kann der Layer Infrastruktur Bestand nach Übernahme der Bestandsflächen ausgeschaltet werden. Der Layer Infrastruktur Bestand verweist auf die Datenbank des Raumordnungskonzeptes und war bislang notwendig, um die Freiland- und Verkehrsflächen aus der Widmungsebene im Raumordnungskonzept darzustellen.
