Attribut

Beschreibung

obligat

optional

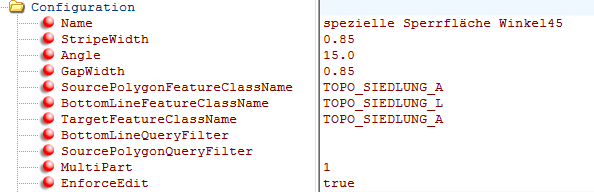

Name

Name der Konfiguration. Dieser Name wird beim Aufruf des Sperrflächen-Werkzeuges im Sperrflächendialog unter Konfiguration angezeigt.

z.B. spezielle Sperrflächen...

x

StripeWidth

Abstand zwischen den Kanten in Karteneinheiten.

z.B. 0,85 bzw. 1.3

x

Angle

Winkel der Objekte in Bezug zur Basislinie.

z.B. 45 bzw. 15

x

GapWidth

Abstand zwischen den Lücken in Karteneinheiten.

z.B. 0,85 bzw. 1.3

x

SourcePolygonFeatureClassName

Klassenname des Polygon-Features der Sperrflächen Basisfläche. Die aktuelle Konfiguration wird im Sperrflächendialog nur dann angezeigt, wenn das gezeigte Basisobjekt für die Sperrflächenerstellung ein Objekt dieser Feature-Class ist.

z.B. TOPO_SIEDLUNG_A

x

Bottomline-FeatureClassName

Klassenname des Linien-Features der Basislinie.

z.B. TOPO_SIEDLUNG_L

x

TargetFeatureClassName

Klassenname des Features auf dem die Sperrflächen erzeugt werden.

z.B. TOPO_SIEDLUNG_L

x

BottomLineQueryFilter

Über einen Filter wird die Auswahl der Objekte eingeschränkt, die als Basislinie für die Festlegung der BottomLine in Frage kommt.

z.B. KENNUNG>1201

x

SourcePolygonQueryFilter

Über einen Filter wird die Auswahl der Objekte eingeschränkt, die als Basisfläche für die Erzeugung der Sperrflächen in Frage kommen.

z.B. KENNUNG>1201

x

MultiPart

Erstellung von Multipart-Features. (Default: 0 bzw. false)

•Wert 1 bzw. true: für alle Sperrflächen wird ein einziges Objekt angelegt.

•Wert 0 bzw. false: jede Sperrflächen wird einzeln angelegt und kann einzeln gelöscht werden.

x

EnforceEdit

Editiersitzung muss gestartet sein. (Default: 0 bzw. false)

•Wert 1 bzw. true: für das Erzeugen der Sperrflächen muss eine Editiersitzung gestartet sein.

•Wert 0 bzw. false: für das Erzeugen der Sperrflächen muss KEINE Editiersitzung gestartet sein.

x
