Punktnummer hinzufügen
Für das Konstruieren von Objektpunkten von Flächen, Linien und Punkten gibt es unterschiedliche Methoden (frei, geometrischer Fang etc.) Eine andere Möglichkeit ist die Funktion Punktnummer hinzufügen. Starten Sie die Editiersitzung für ein Objekt. (z.B. Mauerbasislinie)
Fachbaum - Konstruktion - Layer
|
Erst nach dem Starten einer Editiersitzung wird das Werkzeug Punktnummer hinzufügen aktiv. |
Nach dem Klicken auf Puntnummer hinzufügen aus der Werkzeugleiste GeoOffice topographie
wird der Dialog Punktmarke geöffnet.

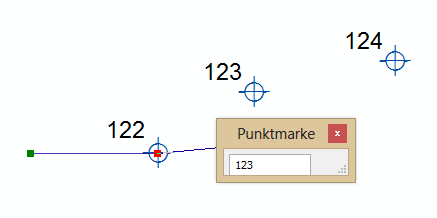

Punktmarke eingeben
Der Wert der eingegeben wird, muss dem Attributwert des Fangobjekts entsprechen. Der Name für das Attribut und die Feature-Class sind in der Konfiguration SnapToPointNr.xml festgelegt. z.B. Fang nach dem Attribut Punktnummer.
|
Der Dialog Punktmarke kann im Zuge des Konstruieren auch über das Kontextmenü aufgerufen werden. |

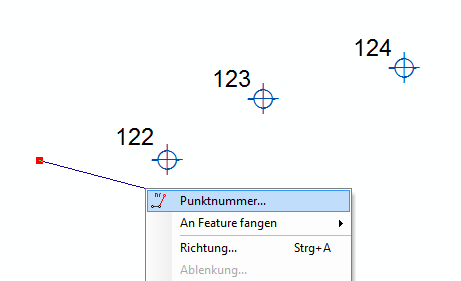

Punktmarke - Kontext
Für jeden weiteren Punkt der über diese Methode konstruiert wird, muss der Dialog Punktmarke erneut aufgerufen werden.
Wird ein Wert über den Dialog Punktmarke eingegeben, den es (als Attributwert) in keinem Objekt der Karte gibt, erscheint der entsprechende Hinweis.

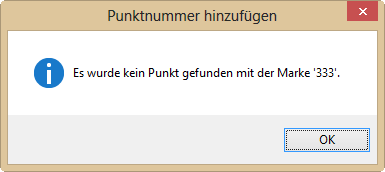

kein Punkt gefunden
|

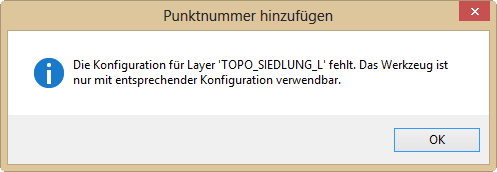

Der Name der Feature-Class für das zu konstruierende Objekt ist in der Konfigurationsdatei (SnapToPoint.xml) über das Attribut TargetFeatureClassName definiert. Die Feature-Class der Fangpunkte ist über die SnapToPoint.xml über das Attribut Name, Ordner SourceFeatureClass definiert.Wenn es keinen Layer in der Karte gibt, dessen Datenquelle auf diese Feature-Class verweist, kommt es zu folgender Fehlermeldung:  Fehler: kein konfigurierte Feature |
|
Siehe Kapitel Aufbau der Konfiguration - SnapToPointNr.xml |
