Bevor das Werkzeug Treppen automatisch generieren aufgerufen wird, müssen ein bzw. mehrere Basisobjekte selektiert werden.

Feature selektiert

Feature selektiert



WzAutoTreppen

Nach der Selektion der Objekte wird das Werkzeug Treppen automatisch generieren geklickt. Sind mehrere Konfigurationen in der Stair.xml enthalten, können diese in dem Drop-down Feld Konfiguration ausgewählt werden Über OK werden die Treppenlinien gezeichnet.

AutoTreppen



icon_comment

Treppenlinien werden für jene selektierten Objekte erzeugt, deren Feature-Class-Name mit dem definierten Basispolygon der ausgewählten Treppenkonfiguration übereinstimmt. Die Feature-Classes für die neu zu erzeugenden Objekte aus der Konfiguration (Stair.xml) müssen ebenso in der Karte vorhanden sein.

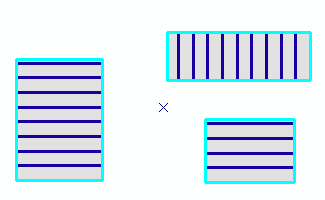

AutoTreppen erzeugt



Bei dieser Variante der Treppenerzeugung können jedoch keine Veränderungen an der Konfiguration über den Auswahldialog vorgenommen werden. Der Abstand der Treppenlinien sowie das Ausgleichen werden aus der Konfigurationsdatei ausgelesen und werden automatisch erzeugt. Die Ausrichtung der einzelnen Linien kann durch die Erstellung einer Grundseite (BottomLine) gesteuert werden.



Die Attribute von Ziel und Basisobjekt können mit beliebigen oder bestimmten Attributwerten belegt werden. Die Definition erfolgt in der Konfigurationsdatei.

icon_cross-reference

Siehe Kapitel Aufbau der Konfiguration - Stair.xml
