Verwenden Sie die Planverwaltung und den Sachdatendialog um Attributinformationen aus einem bestehenden Projekt abzufragen.

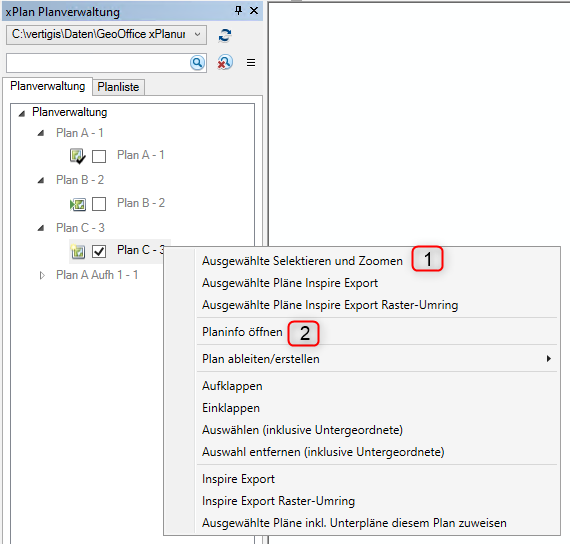

Mit Hilfe der Planverwaltung sind Sie in der Lage, direkt zu dem Plan zu gelangen, aus dem Sie Informationen einholen möchten. Durch das Ausblenden der nicht benötigten Pläne können Sie die abgefragten Sachdaten zielgerichtet auf einen einzelnen aber auch auf mehrere Pläne einschränken. Die Planinfo selbst lässt sich aus dem Kontextmenü des gewünschten Planes direkt in der Planverwaltung öffnen (2). Nachdem Sie die Kartendarstellung auf die gewünschten Pläne eingeschränkt haben können Sie mit Hilfe der Planverwaltung den Kartenausschnitt direkt auf die ausgewählten Pläne zoomen und zentrieren (1).

Nun stehen Ihnen verschiedene Wege zur Verfügung den GeoOffice xPlanung Sachdatendialog aufzurufen. Verwenden Sie immer den GeoOffice xPlanung Sachdatendialog, um die Attribute eines GeoOffice xPlanung Projektes abzufragen, da nur hier die Beziehungen des XPlanung Datenmodells mit allen Kardinalitäten vollständig und übersichtlich abgebildet werden. Sofern Sie sich nicht innerhalb einer Editiersitzung befinden, findet aus Gründen der Übersichtlichkeit auch eine Einschränkung der Ausgabe auf die befüllten Felder eines Objektes statt. Das heißt, Sie sehen nur jene Informationen, tatsächlich Werte enthalten.

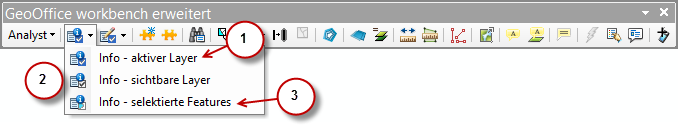

Am einfachsten lässt sich der Sachdatendialog direkt und interaktiv durch einen Mausklick mit dem Sachdaten-Info Werkzeug aus der Werkzeugleiste GeoOffice workbench erweitert auf das gewünschte Objekt ausführen. Sie haben dabei die Wahl zwischen der Anzeige aller sichtbaren Objekte (2) oder den Objekten des aktiven Layers (1). Die Auswahl des aktiven Layers ist dabei über das Inhaltsverzeichnis oder die dafür vorgesehene Funktionsgruppe zu treffen.



Außerdem besteht die Möglichkeit zunächst eine Selektion der gewünschten Features durchzuführen und anschließend den GeoOffice-Sachdatendialog dieser selektierten Features zu öffnen (3).

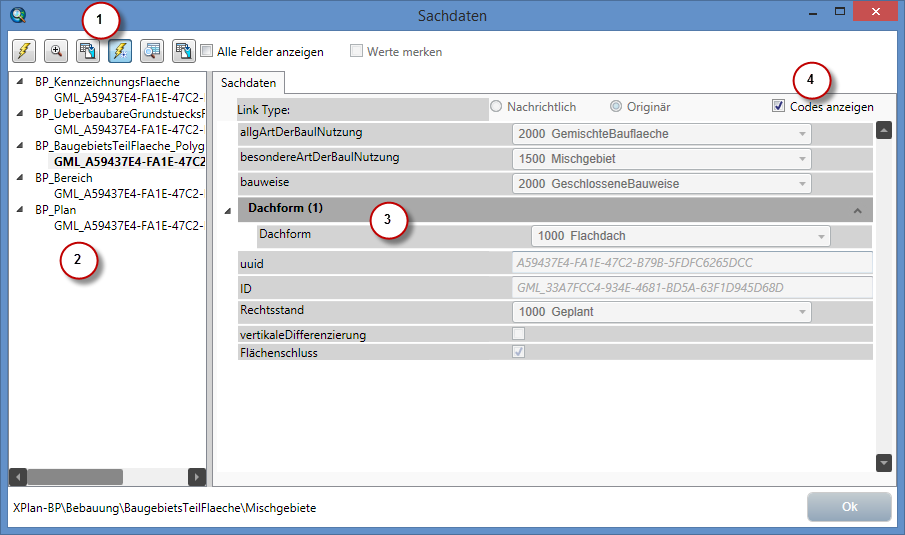

Der GeoOffice Sachdatendialog beinhaltet neben den regulären Funktionalitäten auch einige GeoOffice xPlanung spezifischen Ausprägungen, die es Ihnen leichter machen, schnell und effizient die Informationen zu erhalten, die Sie im Rahmen der XPlanung benötigen.



•(1) Funktionen zum Aufblinken, Zoomen oder Selektieren des aktuell im Sachdatendialog dargestellten Features in der Kartendarstellung.

•(2) Auswahl der aktuell im Sachdatendialog geladenen Features. Die Daten des fett dargestellten Features werden rechts ausgegeben.

•(3) Ausgabe der Sachdaten in der GeoOffice xPlanung Darstellung. Verlinkte Attribute höherer Kardinalität werden in dunklerem grau dargestellt und können ein- und ausgeklappt werden. Die Verlinkung des Objektes als Originär (dem Plan zugehörig) oder Nachrichtlich (einem anderen Plan zugehörig) wird in der ersten Zeile ausgegeben.

•4) Durch das Aktivieren der Checkbox Codes anzeigen lassen sich die Zahlencodes des XPlanung Datenmodells zusätzlich vor den sprechenden Attributbezeichnungen anzeigen.
