Konfigurationsdatei für Präsentationsobjekte
Die Datei PresentationObjects.xml ist relevant für die Erstellung der Präsentationsobjekt Feature-Classes.

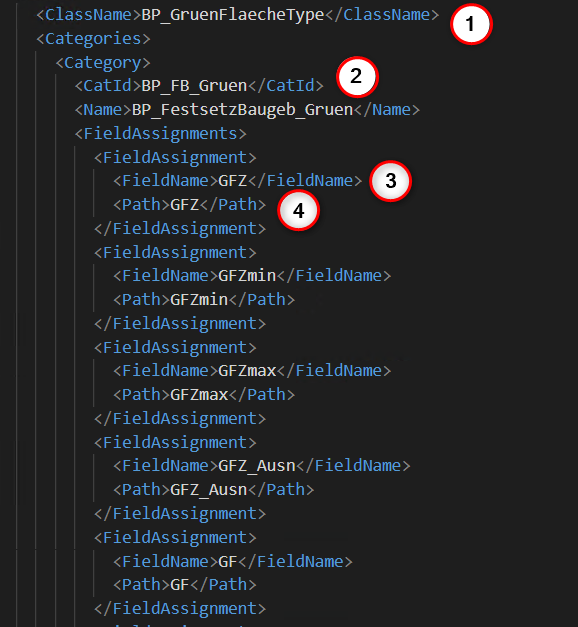

•(1) ClassName
Name der zugrundeliegenden xPlan Klasse.
•(2) CatId

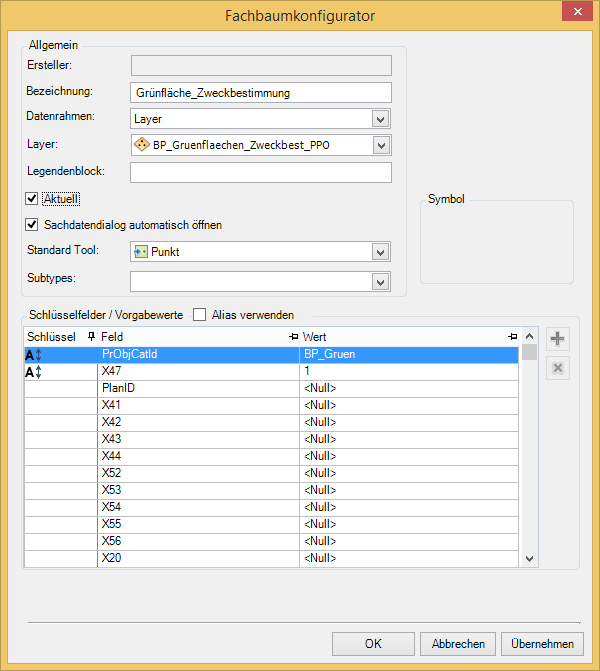

Name der Kategorie für die Fachbaumzuweisung (wird über den Fachbaum-Konfigurator bestimmt). Diese Kategorie wird auch bei den Layereigenschaften in der Definitionsabfrage hinterlegt. Die Bezeichnung ist im Prinzip frei wählbar, es empfiehlt sich aber sich an den bestehenden PrObjCatId Bezeichnungen zu orientieren. z.B. BP_BT_ALL, BP_BT_Sondernutzung
•(3) FieldName
| Bezeichnung des Feldes in der FeatureClass. |
•(4) Path

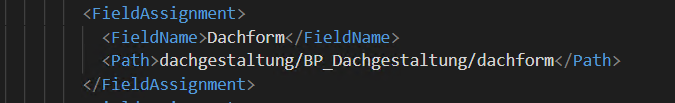

| Pfad, von wo der Inhalt des Attributes geholt werden soll. Wenn es sich um ein einfaches Attribut handelt, reicht es aus das Attribut hinzuschreiben. Wenn es sich um komplete Objektattribute handelt, muss der gesamte Pfad definiert werden. z.B. beim Attribut Dachform lautet der Pfad: |

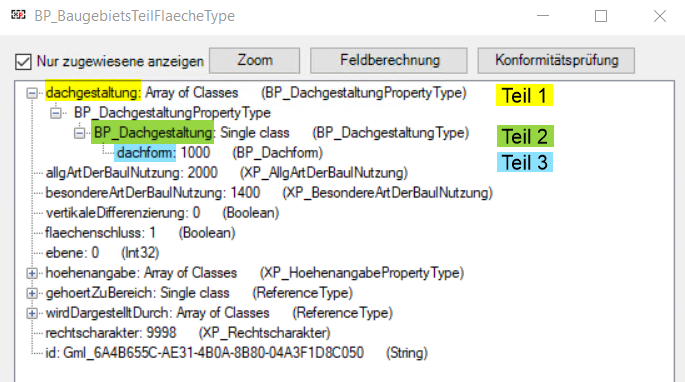

| Die korrekte Zusammensetzung des Pfades kann über den Xplanung-Infodialog ermittelt werden. |
|
Bei der Definition des Pfades ist die Schreibweise zu beachten, da der Pfad case sensitiv ist! |
| Damit die Änderungen im Kartendokument greifen, muss das Kartendokument neu geöffnet werden und die Konfiguration über den Befehl Konfigurierte Felder hinzufügen neu geladen werden. |
 |

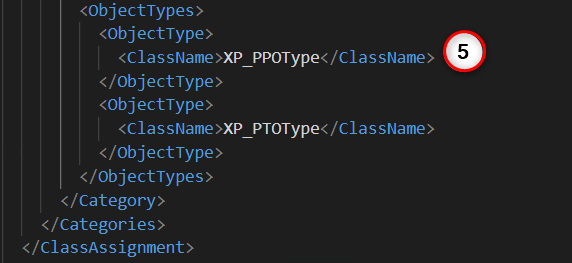

•(5) ObjectTypes
| Definition für welche Präsentationsobjektklassen, die Angaben angewendet werden. |
