Zum xPlan-konformen Editieren von Daten ist eine Editiersitzung notwendig und es werden die Werkzeuge Editieren - aktiver Layer, Editieren - sichtbare Layer oder Editieren - selektierte Features verwendet. Die Werkzeuge befinden sich in den Werkzeugleisten GeoOffice workbench und GeoOffice editieren.

Befehlsreferenz_Sachdaten_editieren_Werkzeuge



Bei entsprechender Anwendung eines der Werkzeuge öffnet sich der Sachdatendialog im Editiermodus. Es werden alle Attribute des ausgewählten Featuers angezeigt. Im Gegensatz zum herkömmlichen Sachdatendialog stehen bei GeoOffice xPlanung weitere Werkzeuge bereit, um die Daten xPlan-konform zu erfassen.



icon_comment

Bitte beachten Sie, dass der Name eines Planes (Attribut: Name Plan) nicht mehr verändert werden darf, sobald davon Pläne abgeleitet wurden! Die Struktur der Planverwaltung und die internen Abhängigkeiten können sonst beschädigt werden.

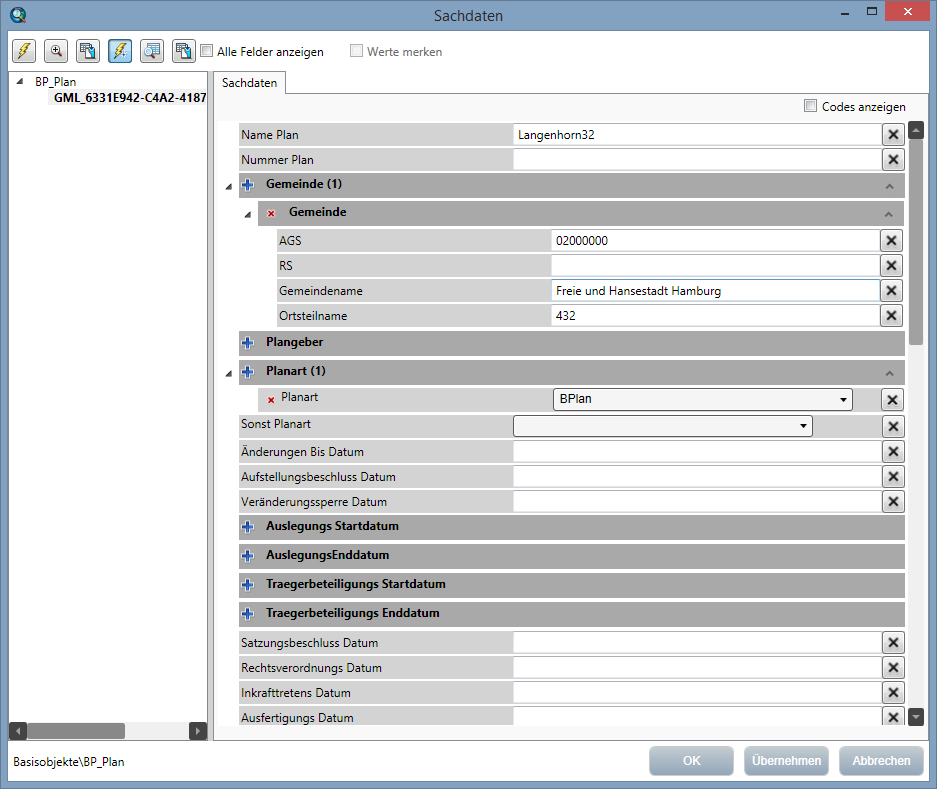

In XPlanGML sind für jeden Objekttyp (im folgenden Screenshot BP_Plan) Attribute definiert. Bei den meisten Attributen handelt es sich um einfache Attribute mit einer Bezeichnung und einem Wert oder einer Auswahlliste. XPlanGML kennt aber auch Attribute, die wiederum aus einer Gruppe von weiteren Attributen (sog. Arrays) bestehen. Das Objekt BP_Plan hat beispielsweise das Attribut Gemeinde. Dabei ist es erlaubt eine oder mehrere Gemeinden anzugeben. Jede Gemeinde wird dann wiederum durch die einfachen Attribute AGS, RS, Gemeindename und Ortsteil beschrieben.



In GeoOffice xPlanung werden die Array-Attribute immer mit dunkelgrauem Hintergrund dargestellt. Die zugehörigen Daten werden eingerückt, um die Übersicht zu wahren. Zudem müssen Array-Attribute extra hinzugefügt werden.

sdd_edit_ueberblick



Werkzeug

Beschreibung

sdd_tool_expand

Attribute mit diesem Icon können per Klick auf das Icon oder Doppelklick auf den dunkelgrauen Bereich aufgeklappt werden.

sdd_tool_collapse

Per Klick auf dieses Icon können die Attribute, die zu dem Array-Attribut gehören zugeklappt werden.

sdd_tool_addClass

Über die Funktion Neue Daten hinzufügen können Sie die zusätzlichen Attribute eines Array-Attributs hinzufügen.

sdd_tool_delClass

Falsche oder überflüssige Attribute eines Arrays können mit dieser Funktion gelöscht werden.

sdd_tool_tableref

Für manche Attribute können auch Referenzen auf bestehende Objekte ohne Geometrie erstellt werden. Per Klick auf das  Werkzeug Daten aus der Tabelle referenzieren wird der Dialog Referenz Selektieren geöffnet, der die möglichen tabellarischen Referenzen auflistet. Falls keine passende Referenz vorhanden ist, wird dies in einer Hinweismeldung angezeigt. Dieses Werkzeug kommt insbesondere für referenzielle Texte zur Anwendung.

sdd_tool_mapRef

Für Referenzen auf Objekte mit Geometrie (z.B. Ausgleichsflächen) kann das Werkzeug Feature aus der Karte referenzieren verwendet werden. Wird auf das Icon geklickt, kann in der Karte das zugehörige Objekt ausgewählt werden, das referenziert werden soll. Sobald die Maus über die Karte bewegt wird, ändert sich der Mauszeiger, womit angezeigt wird, dass man sich im ausgewählten Modus befindet. Mit Esc kann der Modus verlassen werden.

sdd_tool_setNULL

Mit diesem Werkzeug können Werte auf NULL zurückgesetzt werden.



Ein wichtiges Prinzip bei der Erfassung von XPlanGML-konformen Daten in GeoOffice xPlanung ist, dass Konformitätsprobleme so schnell wie möglich erkannt werden. Daher wird bereits bei der Eingabe der Sachdaten eine Konformitätsprüfung durchgeführt.

Für die Schlüsselnummer-Attribute der XPlanung, besteht die Möglichkeit zum beschreibenden Text auch die numerischen Schlüssel direkt im Sachdatendialog darzustellen. Dazu wird die Checkbox Codes anzeigen im Sachdatenfenster aktiviert. Die Darstellung der Schlüssel wird automatisch wieder deselektiert.

Die Funktion Werte Merken steht in GeoOffice xPlanung leider nicht zur Verfügung, eine Massenattributierung ist dagegen möglich. Dazu einfach mehrere Objekte in einem Sachdatendialog darstellen und anschließend auf die übergeordnete Kategorie in der Baumdarstellung auf der linken Seite wechseln. Es werden nur die gemeinsamen Attribute der Objekte zur Bearbeitung angeboten.

Bitte beachten Sie, dass zum Editieren von xPlanungs-Daten eine Lizenz für GeoOffice xPlanung complete notwendig ist. Falls diese Lizenz nicht vorhanden ist, werden die Daten immer im Infomodus angezeigt.
